Картриджний фільтр Emaux Galaxy ICF430 (34.1 м3/год, 3.5 бар)

Картриджний фільтр Emaux Galaxy ICF430 - це ідеальний компактний варіант для фільтрації води в домашніх басейнах об'ємом до 102 000 л. Головна відмінна риса фільтрів Emaux серии Galaxy - високий ступінь фільтрації до 20 мк. Це до 2 разів ефективніше порівняно з пісочними фільтрами, що дозволяє суттєво скоротити використання хімії у басейні. Крім того, фільтр має орієнтовний манометр, який підкаже, коли потрібно проводити технічне обслуговування. Корпус забезпечений додатковою ручкою, що знімається. Комплект із 3 затискачів дозволяє швидко знімати та встановлювати верхню частину бака. Дренажний клапан дозволяє злити воду та забезпечує швидку та легку підготовку до зими.

Продуктивність: 34.1 м³/год
Тип під'єднання: бокове
Тип з'єднання: 1"/1.5" та 2"/2.5"
Тип фільтра: багатоелементний

Очищає воду в домашніх басейнах ефективніше,
ніж пісочний фільтр
Економія на хімії
завдяки суперфільтраціі
до 15 мікрон
Економія до 6000 л води
за сезон
Не вимагає зворотнього промивання
Ультракомпактний дизайн
Кільцевий фіксатор
з замком
Швидка заміна картриджа
Розумний манометр

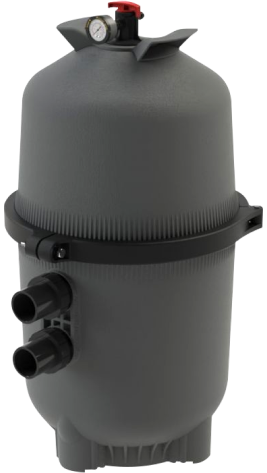

Фільтр Emaux Galaxy ICF430

Картриджний фільтр Emaux Galaxy ICF430 – це ідеальне рішення для очищення хлорованої та солоної води в спа та басейнах об'ємом до 102 м³. Фільтр поставляється з двома комплектами підключення входу/виходу води: 1.5″/2″ та 2″/2.5″. Набір з чотирьох змінних картриджів тонкої фільтрації 15 мкм, виготовлених з армованого поліестеру, входять у комплект.

Ви можете швидко оцінити ступінь забруднення картриджів за допомогою розумного манометру. Коли стрілка вкаже на Clean Filter, промийте або замініть картриджі. Надмірний тиск у фільтрі можна зкинути за допомогою повітряного клапану. Робочий тиск становить до 3.5 бар. Надійний кільцевий фіксатор 3-в-1, розрахований для важких умов експлуатації, забезпечує зручний доступ для обслуговування. Для зливу води з фільтру користуйтесь широким дренажний отвором діаметром 1.5″.

Ви можете встановити фільтр надворі завдяки міцному корпусу з композитного полімеру, стійкого до ультрафіолету. Використовуйте ергономічні ручки для зручного транспортування фільтру. Вбудована підставка надає конструкції стійкості.

До 34.1 м³/год
Продуктивність
504 мм
Діаметр фільтра
До 102 000 л
Рекомендований об’єм басейну
4 шт
Кількість картриджів
1.5″ / 2″ та 2″ / 2.5″
Бічне підключення

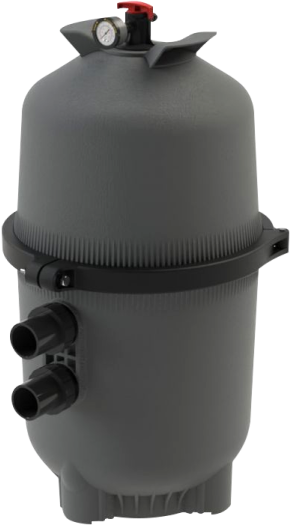

Конструктивні особливості

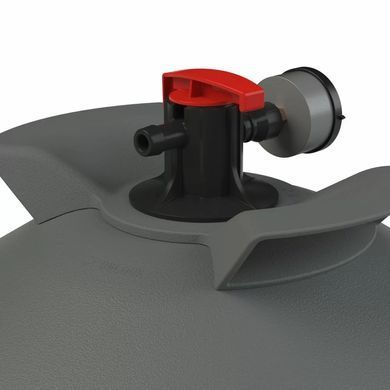

Розумний манометр
з індикатором необхідності заміни фільтру
Клапан випуску повітря
для зкидання тиску у фільтрі
Знімні ергономічні ручки
для зручного обслуговування і транспортування
Міцний кільцевий фіксатор 3-в-1
Для важких умов експлуатації

Змінні картриджі
з армованого поліестеру щільністю 15 мкм
Штуцерні з'єднання
діаметром 1.5″ / 2″ і 2″ / 2.5″

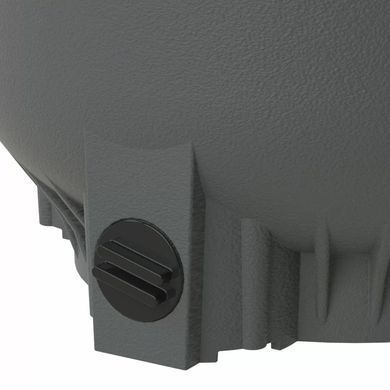

Широкий дренажний отвір
для зливу води діаметром 1.5″
Міцний корпус із пластику,
стійкого до ультрафіолету з вбудованою підставкою

Розумний манометр
з індикатором необхідності заміни фільтру
Клапан випуску повітря
для зкидання тиску у фільтрі
Знімні ергономічні ручки
для зручного обслуговування і транспортування
Міцний кільцевий фіксатор 3-в-1
Для важких умов експлуатації
Змінні картриджі
з армованого поліестеру щільністю 15 мкм
Штуцерні з'єднання
діаметром 1.5″ / 2″ і 2″ / 2.5″
Широкий дренажний отвір
для зливу води діаметром 1.5″
Міцний корпус із пластику,
стійкого до ультрафіолету з вбудованою підставкою

Технічні характеристики
фільтрів Emaux серії Galaxy ICF

Модель	ICF100	ICF150	ICF200	ICF230	ICF330	ICF430	ICF530	ICF680
Продуктивність, м³/год	22.7	27.2	27.2	19.6	28.1	34.1	34.1	34.1
Кількість картриджів, шт	1	1	1	4	4	4	4	8
Ступінь фільтрації, мкм	15	15	15	15	15	15	15	15
Площа фільтрації, м²	9.29	13.94	18.58	21.37	30.66	39.95	49.24	63.17
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″	1.5″ / 2″ та 2″ / 2.5″	1.5″ / 2″ та 2″ / 2.5″	1.5″ / 2″ та 2″ / 2.5″	1.5″ / 2″ та 2″ / 2.5″	1.5″ / 2″ та 2″ / 2.5″	1.5″ / 2″ та 2″ / 2.5″	1.5″ / 2″ та 2″ / 2.5″
Максимальний робочий тиск, бар	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
Максимальна робоча температура води, °С	40	40	40	40	40	40	40	40
Матеріал корпуса стійкий до УФ пластик	Так	Так	Так	Так	Так	Так	Так	Так
Матеріал картриджу армований поліестер	Так	Так	Так	Так	Так	Так	Так	Так
Манометр і картриджі в комплекті	Так	Так	Так	Так	Так	Так	Так	Так

Для забезпечення якісної та ефективної роботи системи фільтрації, потрібно правильно розрахувати необхідну продуктивність та пропускну здатність фільтруючої ємності.
Вони повинні відповідати об’єму басейну, який потрібно буде обслуговувати.
Зверніться до менеджера Aquapolis, щоб отримати професійний розрахунок.

Модель	ICF430
Продуктивність, м³/год	34.1
Кількість картриджів, шт	4
Ступінь фільтрації, мкм	15
Площа фільтрації, м²	39.95
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″
Максимальний випробувальний тиск, бар	3.5
Максимальна рабоча температура води, °С	40
Матеріал корпуса стійкий до УФ пластик	Так
Матеріал картриджу армований поліестер	Так
Манометр і картриджі в комплекті	Так

Модель	ICF100
Продуктивність, м³/год	22.7
Кількість картриджів, шт	1
Ступінь фільтрації, мкм	15
Площа фільтрації, м²	9.29
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″
Максимальний випробувальний тиск, бар	3.5
Максимальна рабоча температура води, °С	40
Матеріал корпуса стійкий до УФ пластик	Так
Матеріал картриджу армований поліестер	Так
Манометр і картриджі в комплекті	Так

Модель	ICF150
Продуктивність, м³/год	27.2
Кількість картриджів, шт	1
Ступінь фільтрації, мкм	15
Площа фільтрації, м²	13.94
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″
Максимальний випробувальний тиск, бар	3.5
Максимальна рабоча температура води, °С	40
Матеріал корпуса стійкий до УФ пластик	Так
Матеріал картриджу армований поліестер	Так
Манометр і картриджі в комплекті	Так

Модель	ICF200
Продуктивність, м³/год	27.2
Кількість картриджів, шт	1
Ступінь фільтрації, мкм	15
Площа фільтрації, м²	18.58
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″
Максимальний випробувальний тиск, бар	3.5
Максимальна рабоча температура води, °С	40
Матеріал корпуса стійкий до УФ пластик	Так
Матеріал картриджу армований поліестер	Так
Манометр і картриджі в комплекті	Так

Модель	ICF230
Продуктивність, м³/год	19.6
Кількість картриджів, шт	4
Ступінь фільтрації, мкм	15
Площа фільтрації, м²	21.37
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″
Максимальний випробувальний тиск, бар	3.5
Максимальна рабоча температура води, °С	40
Матеріал корпуса стійкий до УФ пластик	Так
Матеріал картриджу армований поліестер	Так
Манометр і картриджі в комплекті	Так

Модель	ICF330
Продуктивність, м³/год	28.1
Кількість картриджів, шт	4
Ступінь фільтрації, мкм	15
Площа фільтрації, м²	30.66
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″
Максимальний випробувальний тиск, бар	3.5
Максимальна рабоча температура води, °С	40
Матеріал корпуса стійкий до УФ пластик	Так
Матеріал картриджу армований поліестер	Так
Манометр і картриджі в комплекті	Так

Модель	ICF530
Продуктивність, м³/год	34.1
Кількість картриджів, шт	4
Ступінь фільтрації, мкм	15
Площа фільтрації, м²	49.24
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″
Максимальний випробувальний тиск, бар	3.5
Максимальна рабоча температура води, °С	40
Матеріал корпуса стійкий до УФ пластик	Так
Матеріал картриджу армований поліестер	Так
Манометр і картриджі в комплекті	Так

Модель	ICF680
Продуктивність, м³/год	34.1
Кількість картриджів, шт	8
Ступінь фільтрації, мкм	15
Площа фільтрації, м²	63.17
Діаметр з'єднання (вхід/вихід), дюйм	1.5″ / 2″ та 2″ / 2.5″
Максимальний випробувальний тиск, бар	3.5
Максимальна рабоча температура води, °С	40
Матеріал корпуса стійкий до УФ пластик	Так
Матеріал картриджу армований поліестер	Так
Манометр і картриджі в комплекті	Так

Для забезпечення якісної та ефективної роботи системи фільтрації потрібно правильно розрахувати необхідну продуктивність та пропускну здатність фільтрувальної ємності.
Вони повинні відповідати об’єму басейну, який потрібно буде обслуговувати.
Зверніться до менеджера Aquapolis, щоб отримати професійний розрахунок.

Звернути таблицю Розгорнути таблицю

Основні розміри фільтрів
Emaux серії Galaxy ICF

Модель	ICF100	ICF150	ICF200	ICF230	ICF330	ICF430	ICF530	ICF680
A, мм	825	910	1033	829	886	1035	1223	1362
B, мм	444.5	444.5	444.5	648	648	648	648	648
C, мм	588	588	588	556	556	556	556	556
D, мм	304	304	304	504	504	504	504	504
E, мм	335	335	335	462	462	462	462	462
F, мм	91	91	91	317.5	317.5	317.5	317.5	317.5
G, мм	497	590	717	444.5	444.5	444.5	444.5	444.5
H, мм	267	267	267	441	498	647	835	485
I, мм	-	-	-	178	178	178	178	178

Модель	ICF100	ICF150	ICF200	ICF230
A, мм	825	910	1033	829
B, мм	444.5	444.5	444.5	648
C, мм	588	588	588	556
D, мм	304	304	304	504
E, мм	335	335	335	462
F, мм	91	91	91	317.5
G, мм	497	590	717	444.5
H, мм	267	267	267	441
I, мм	-	-	-	178

Модель	ICF330	ICF430	ICF530	ICF680
A, мм	886	1035	1223	1362
B, мм	648	648	648	648
C, мм	556	556	556	556
D, мм	504	504	504	504
E, мм	462	462	462	462
F, мм	317.5	317.5	317.5	317.5
G, мм	444.5	444.5	444.5	444.5
H, мм	498	647	835	485
I, мм	178	178	178	178

Для якісного обслуговування фільтру необхідно забезпечити достатню висоту зазору зверху.

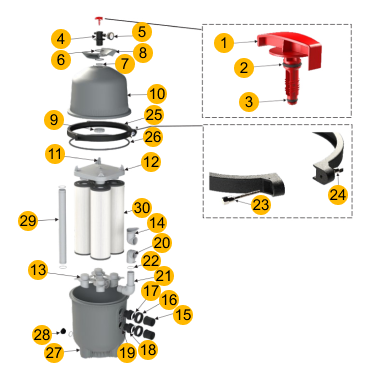

Розбірна схема фільтра
Emaux Galaxy ICF430

№	Деталь	Кількість деталей	Код деталі
1	Ручка клапану випуску повітря	1	550178232
2	Ущільнювальне кільце D14.3 x 2.5	1	111040077
3	Ущільнювальне кільце D6 x 3.5	1	111040078
4	Клапан випуску повітря	1	550178233
5	Манометр 60psi в пластиковому корпусі	1	117038519
6	Ущільнювальне кільце D50 x 5	1	111040079
7	Ущільнювальне кільце D76 х D65.6 х 5	2	111000048
8	Ручка кришки	1	430138225
9	Гайка для ручки	1	550058225
10	Кришка корпусу	1	550188174
11	Вентиляційний отвір для випуску повітря	1	4109000749
12	Верхня панель колектора	1	E140402
13	Нижня ущільнювальна пластина	1	550008229
14	Адаптер для вхідного отвору	1	550128230
15	З'єднання 2" / 2.5" ANSI	2	430308158
16	Накидна гайка 2" 90	2	430178159
17	Ущільнювальне кільце D77 х d62 х 8	2	111040071
18	З'єднувач із зовнішньою різьбою	2	430248177
19	Ущільнювальне кільце D63.8 х 5	2	111040081
20	Вихідний адаптер	1	550128231
21	Коліно у сборі	1	E140403
22	Ущільнювальне кільце D50.5 x 2.5	4	111040080
23	Гвинт ⅜"	1	112000083
24	Гайка ⅜"	1	112030022
25	Хомут	1	E140404
26	Ущільнювальне кільце D526 x d502 x 14	1	111000043
27	Корпус	1	550228177
28	Кришка дренажного отвору з ущільнювальним кільцем	1	E160553
29	Труба ПВХ 658 мм	1	107048529
30	Картридж	4	914100009

Згорнути таблицю Розгорнути таблицю

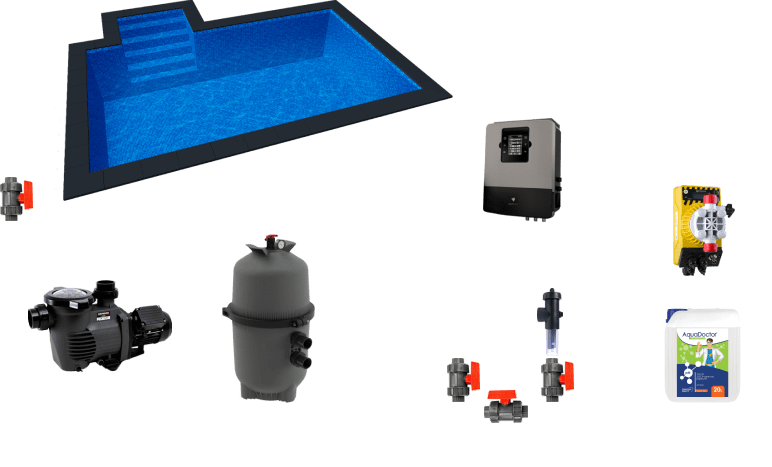

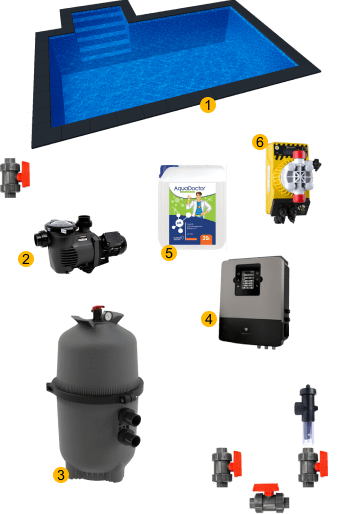

Схема встановлення фільтрів Emaux серії Galaxy ICF

1
Басейн
2
Насос Hayward K-FLO
3
Фільтр Emaux серії Galaxy ICF
4
Дренаж у каналізацію
5
Система знезараження Sugar Valley Aquascenic HD
6
Засіб для корекції рН
7
Дозуючий насос реагенту рН

Бренд	EMAUX
Тип фільтра	Картріджний
Корпус фільтра	Композитний полімер
Макс. об'єм басейну	102000
Діаметр фільтра, мм	504
Макс. пропускна спроможність, м³/год	34.1
Максимальний робочий тиск, Бар	3.5
Тип підключення	Бічне
З'єднання	1"/1.5" та
Комплектація	Фільтр Emaux Galaxy ICF430 Кришка з вбудованим манометром Фільтруючий картридж ICF 430 CE: 4 шт Інструкція
Вага, кг	41.7
Гарантійний термін, міс.	12
