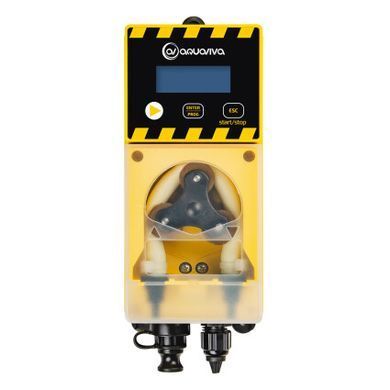

Перистальтичний насос дозуючий Aquaviva KTRX Smart Plus pH/Rx 7 л/год + набір Rx

Відео

Головна

Обладнання для басейнів

Обладнання для дезинфекції води

Дозуючі насоси

Дозуючі насоси AQUAVIVA

Перистальтичний насос дозуючий Aquaviva KTRX Smart Plus pH/Rx 7 л/год + набір Rx

Немає в наявності

Артикул: 24732

Написати відгук

26 622 грн

Файли

pdf

инструкция

0.7 МБ

Цифровий перистальтичний дозувальний насос Aquaviva KTRX Smart Plus pH/Rx – це ідеальний варіант для точного дозування хімії в басейн без участі людини. Насос самостійно контролює і регулює рівень pH або концентрацію дезінфектанту в басейнах об'ємом до 500 000 л. Пропорційний режим дозування здійснюється автоматично на підставі показників електродів Redox або pH. Ручний режим дає можливість дозувати будь-які реагенти з постійною швидкістю – з заданою частотою вприскування або з заданим відсотком від максимальної продуктивності. Датчик Redox та відповідний набір калібрувальних розчинів поставляються в комплекті з дозуючим насосом.

Продуктивність: до 7 л/год
Допустимий тиск в системі трубопроводу: до 1.5 бар

Ідеальне рішення для простого і швидкого догляду за водою:

насос самостійно додає хімію в басейн
Автодозація будь-якої рідкої хімії

для басейнів об'ємом до 500 м³
Надійність і довговічність

Суперміцні трубки з Santoprene, стійкі до хімреагентів
Аналіз pH або Redox

Автодозація pH+, pH- або дезінфектанту
Електрод Rx в комплекті
Зроблено в Італії

Перистальтичний дозуючий насос Aquaviva KTRX Smart Plus pH/Rx 7 л/год + набір Rx

Цифровий перистальтичний дозуючий насос Aquaviva KTRX Smart PluspH/Rx - це ідеальне рішення для точного дозування хімії в басейн без участі людини.

Aquaviva pH/Rx на 100% не допускає перевищення концентрації дозуючих хімічних реагентів. Це високотехнологічне обаднання, яке контролює й автоматично підтримує рівень pH або концентрацію дезінфектанту в басейнах об'ємом до 500 000 л. Ступінь захисту IP65 гарантує надійну і довговічну роботу пристрою.

Насос обладнаний LCD-дисплеєм, за допомогою якого легко регулювати продуктивність в режимі Pro Band: збільшуючи або зменшуючи діапазон, можна набудувати необхідну швидкість дозування. Також можна використовувати систему автоматичної пропорційної дозації згідно сигналів датчиків Redox або рН. Датчик рН і відповідний набір калібрувальних розчинів постачаються в комплекті з дозуючим насосом.

Тип насоса:
перистальтичний
Продуктивність:
до 7 л/год
Налаштування продуктивності:
через режим Pro Band
Допустимий тиск в системі трубопроводу:
до 1.5 bar

Компактний корпус з поліпропілену

Стійкий до ударів і хімічних реагентів
Гнучке налаштування

Інтуїтивне меню для автодозування: режим постійною або пропорційною дозації
Легка заміна трубок

Автодозація

Автоматичне додавання необхідної дози реагента за поточними показниками води
Цифрова панель з LCD-екраном
Надміцні та довговічні

трубки з сантопрена

Що таке Redox і pH?

Redox - це комплексний показник, який враховує поточний рівень дезінфікуючого засобу і pH у воді. На основі показника Redox дозуючий насос регулює дозування дезінфікуючого засобу. Походить від слів "Reduction" – міра забруднення води органічними речовинами та "Oxidation" – здатність знищувати забрудників.

pH - це водневий показник, що характеризує концентрацію вільних іонів водню у воді. Цей баланс може бути порушений, що приводить до зміни рівня pH. Рівень pH відповідає за властивості і якість води. Оптимальним показником рівня pH води в басейні вважається проміжок від 7.2 до 7.4. Таку воду ще називають нейтральною. Якщо показник буде вищий 7.4, то вода матиме лужну реакцію, а при зниженому показнику, менше 7.2, – кислу.
За допомогою електроду pH дозуючий насос виконує аналіз рівня кислотно-лужного балансу води. На основі отриманих даних насос самостійно додає в басейн необхідний об'єм реагенту для підвищення або пониження pH до потрібного рівня по заданих налаштуваннях.

Redox залежить від:

Рівня pH у воді:
- знижений рівень pH підвищує Redox. Але в той же час зростає ризик корозії обладнання, металевих деталей і швів, а також руйнування облицювання басейну

- підвищений рівень pH знижує Redox, що приводить до появи вапняного осаду, неприємного запаху, а також подразнення очей і шкіри
Рівня дезінфектанту у воді:
- знижений рівень дезінфектанту у воді знижує Redox
- підвищений рівень дезінфектанту у воді підвищує Redox

Автоматичний режим дозування pH або дезінфектанту:
завжди джерельно чиста вода

Перистальтичний дозуючий насос Aquaviva KTRX Smart Plus pH/Rx здійснює аналіз показників електродів Redox або pH. На основі цих показників насос автоматично дозує реагенти в потрібній пропорції. Таким чином забезпечується постійний контроль дезінфектанту або pH без участі людини.

Висока якість води в басейні залишається стабільною навіть при зміні зовнішніх чинників: сонячна активність, дощ або збільшення кількості людей, які плавають.

Ручне налаштування дозування в постійному режимі

За допомогою меню програмування та інтервальної функції можна налаштувати час увімкнення, роботи й вимкнення насоса.

Кількісний показник дози реагента відображається в наступних одиницях виміру (на вибір): вприск/хв, л/год, галон/год, мл/хв. Також можна відрегулювати продуктивність насоса від 0 до 100%.

При 100% навантаженні продуктивність складає 7 л/год.

Налаштування економії та безпеки

Спеціальні режими підвищують ефективність очищення води, економлять витрату реагентів, захищають устаткування від поломки й запобігають збоям в дозації:

Pro Band - знижує частоту вприскування в хвилину в міру досягнення заданого рівня показника у воді басейну (показник Setpoint в налаштуваннях меню). Забезпечує максимальну точність дозації, виключаючи перевитрату реагента.
Alarm Band - дозволяє встановити граничний показник електроду, досягши якого робота насоса зупиняється. Дозволяє вимкнути передозацію реагентів в разі поломки електроду або неправильних показників у зв'язку з нерегулярним калібруванням електроду.*
* Рекомендується проводити калібрування електроду не рідше, ніж 1 раз на місяць.
OFA - припиняє дозування й активує аварійний сигнал, якщо необхідний показник у воді басейну не був досягнутий за встановлений час. Захищає від холостого ходу в разі несправності, наприклад, розриву трубки.

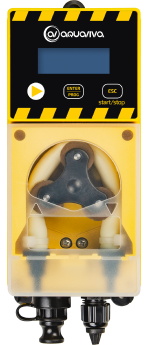

Цифровий LCD-дисплей

Прокрутка меню або зміна параметрів під час програмування
Використовується під час заповнення насоса та заміни трубки

Доступ до меню програмування
Підтвердження входу на різні рівні меню програмування

Запуск і зупинка насоса
Скидання сигналу тривоги
Вихід з меню
Налаштування контрастності

Функціональні можливості дозуючого насоса

1, 2 Підключення живлення

3, 4 Підключення датчика pH або Redox з попереднім підключенням до роз'єму BNC:
забезпечує автоматичний контроль вибраного показника води в басейні. Датчик Redox поставляється в комплекті з насосом.

5, 6, 7 Підключення температурного датчика PT100:
дозволяє зробити поправку на температуру при дозуванні pH (чим вище температура води, тим нижче значення рН). Датчик купується окремо.

8 9 Підключення виносної кнопки запуску і зупинки:
дозволяє вибрати найбільш зручне місце для управління дозацією. Кнопка купується окремо.

10, 11 Підключення датчика контролю рівня рідкого реагента:
коли закінчуються реагенти, індикатор на панелі управління спалахує червоним кольором. Робота насоса блокується, подовжуючи термін його служби. Датчик постачається в комплекті з дозуючим насосом.

12 13 Підключення датчика протоки:
запобігає ризику дозування реагентів при відключенні фільтраційного насоса. Датчик купується окремо.

Характеристики

Тип насоса	Перистальтичний
Матеріал вузла, який контактує з реагентами	Трубки Santoprene
Тип дозування	Постійне та пропорційне
Тип управління	Цифрове: LCD-дисплей
Можливість регулювання частоти вприскування, вприск/хв	Ні
Можливість регулювання продуктивності від 0 до 100%	Так, тільки у режимі Pro Band
Підключення електродів pH	Так, датчик купується окремо
Діапазон аналізу pH	Від 4 до 10
Підключення електродів Rx	Так, датчик купується окремо
Діапазон аналізу Redox, мВ	Від 300 до 999
Функція Pro Band - насос знижує інтенсивність роботи в міру наближення показників до заданого діапазону	Так
Функція Alarm Band - захист від передозування при поломці електроду. Можна задати показники, при яких насос зупиниться	Так
Функція OFA - аварійний сигнал і припинення дозації, якщо потрібний показник не досягнутий за певний час	Так
Підключення датчика рівня рідкого реагента	Так, датчик в комплекті
Підключення датчика протоки	Так, датчик купується окремо
Підключення датчика температури	Так, датчик купується окремо
Підключення виносної кнопки віддаленого управління	Так, кнопка купується окремо
Підключення водолічильника з імпульсним входом	Ні
Підключення до станції управління дозацією Aquaviva	Так (ручне налаштування в режимі Manual), станція купується окремо
Затримка вмикання	Так
Затримка калібрування	Так
Збір статистики	Так
Таймер	Так
Пароль	Так
Допустимий тиск в трубопроводі, bar	До 1.5
Допустимий тиск в трубопроводі, bar	До 7
Діаметр штуцерних з'єднань (внутрішній/зовнішній), мм	4/6
Размір трубки (внутрішній/зовнішній), мм	6/10
Ступінь пиловологозахисту	IP65
Матеріал корпуса	РР посилений скловолокном (ролики з PVDF)
Матеріал зворотного клапана	PVC
Живлення, В	220
Потужність, Вт	10

Згорнути таблицю Розгорнути таблицю

Габарити

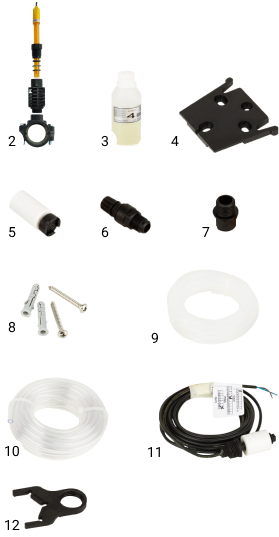

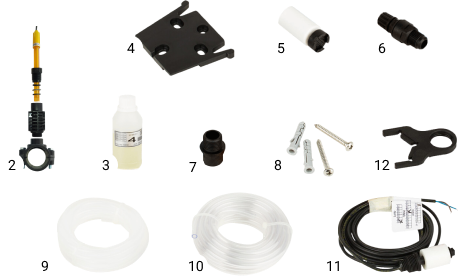

Комплектація

1

Перистальтичний дозуючий насос Aquaviva KTRX Smart Plus pH/Rx 7 л/год
2

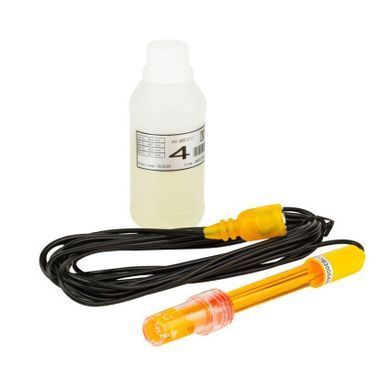

Електрод Rx*
3

Калібрувальний розчин
4

Кріпильний кронштейн для монтажу на вертикальній або горизонтальній поверхні
5

Фільтр забору реагента
6

Інжекційний клапан вприскування
7

Перехідна муфта для зворотного клапана
8

Комплект гвинтів
9

Трубка з PE для подачі реагентів, 2 м
10

Трубка з PVC для всмоктування реагентів, 4 м
11

Датчик рівня реагента
12

Кріплення датчика рівня
*ВАЖЛИВО! Транспортування та зберігання електрода при мінусовій температурі категорично заборонено

Принцип роботи
перистальтичних насосів

Принцип дії перистальтичних насосів заснований на перетисканні еластичної трубки рухомими по колу роликами. Рідина затягується через вхідний клапан, а перетискання трубки на вузьких місцях треку забезпечує рівномірне її проштовхування в систему трубопроводу басейну.

В перистальтичних дозуючих насосах перекачувані реагенти не контактують з вузлами та корпусом.

Це дозволяє дозувати будь-які реагенти, не піддаючи матеріали зносу. Трубка - єдина деталь, яка контактує з реагентом. Вона легко замінюється після закінчення терміну служби.

Трубки з сантопрену для дозуючих насосів Aquaviva

Santoprene (сантопрен) - це міцний матеріал, що поєднує в собі характеристики вулканізованого каучуку і термопластів. За технологічними властивостях він близький до термореактивної гуми EPDM.

Сантопрен стійкий до старіння, стирання, перетискання і скручування. Трубки з сантопрену ідеально підходять для дозування будь-яких хімічних реагентів, включаючи хлор, луги та кислоти.

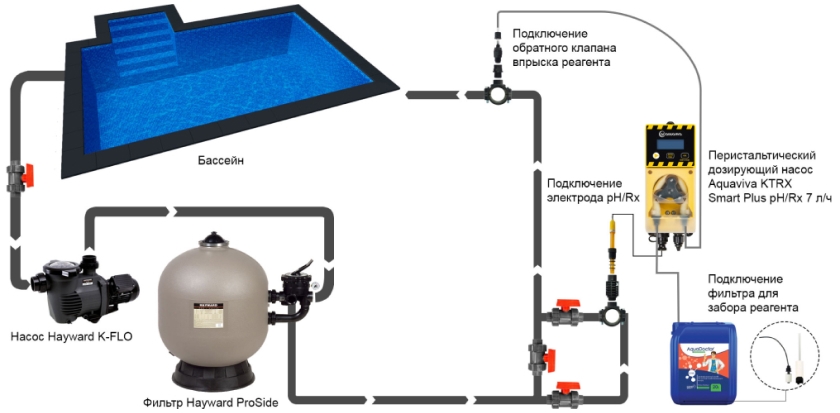

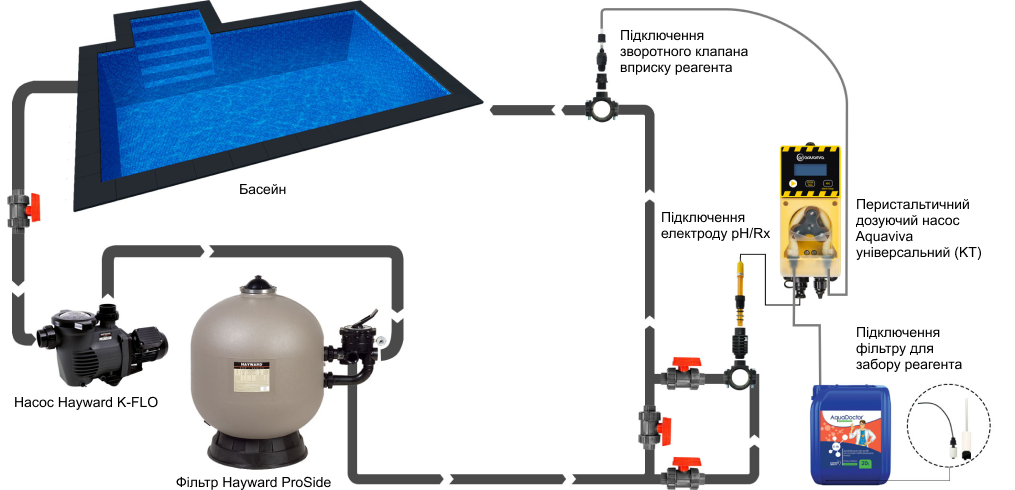

Схема встановлення

Заземлення дозуючих насосів

Заземляючий електрод рекомендується встановлювати в безпосередній близькості від електродів pН, FreeCl або ORP. Це обладнання дозволяє відводити залишкові (блукаючі) струми, які можуть давати збої в роботі станції дозації при вимірюванні pH, FreeCl іORP. Також можуть пошкоджуватися металеві вироби, які знаходяться в безпосередньому контакті з водою басейну (панелі, осі валів насоса і т. д.). Ознайомитися детальніше

Бренд	AQUAVIVA
Вид насосу	Перистальтичний
Об'єм басейну, що рекомендується, м³	до 500
Продуктивність, л/год	до 7
Регулювання	Автоматичне
Цифрова панель керування	Так
Можливості насосу	Режим роботи – pH, Rx, MANUAL. Режим Pro Band - знижує частоту впорскування за хвилину в міру досягнення заданого рівня показника у воді басейну (показник Setpoint у налаштуваннях меню). Забезпечує максимальну точність дозації, за винятком перевитрати реагенту. Режим Alarm Band дозволяє встановити граничний показник електрода, при досягненні якого робота насоса зупиняється. Також виключає передозацію реагентів у разі поломки електрода або неправильних показників через нерегулярне калібрування електрода. OFA – припиняє дозування та активує аварійний сигнал, якщо необхідний показник у воді басейну не було досягнуто за встановлений час. Захищає від холостого ходу у разі несправності, наприклад розриву трубки. Можливість регулювання продуктивності від 0 до 100%.
Постійний режим дозування	Так
Пропорційний режим дозування	Так
Дозирование по таймеру	Так
Підключення датчика рівня	так (датчик йде в комплекті)
Підключення датчика протоки	так (датчик купується окремо)
Підключення датчика температури	так (датчик купується окремо)
Підключення водолічильника з імпульсним виходом	ні
Підключення виносної кнопки дистанційного керування	так (придбається окремо)
Підключення до станції керування дозацією	так (придбається окремо)
Рекомендована висота всмоктування, м	1.0
Максимальна висота всмоктування, м	2.0
Кількість фаз	1 (220-240 В)
Споживна потужність, Вт	10
З'єднання	Внутрішнє 4 мм / зовнішнє 6 мм
Ступінь захисту	IP65
додатково	Дозуючий насос Aquaviva KTRX Smart Plus pH/Rx Електрод Rx Калібрувальний розчин Трубка всмоктування PVC Трубка повернення PE Донний фільтр Датчик рівня Інжекторний клапан упорскування Комплект фітингів та кріплень Інструкція
Вага, кг	1.3
Гарантійний термін, міс.	24
Країна виробництва	Італія
