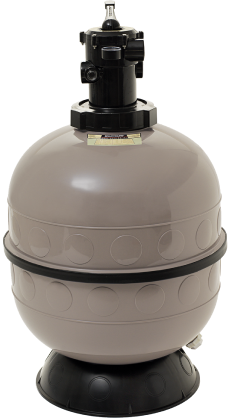

Фильтр Hayward PRO S160TIE (6 м3/ч, D400)

В наличии

Артикул: 17912

Оставить отзыв

22 737 грн

Быстрый заказ

Файлы

pdf

инструкция

0.5 МБ
pdf

разборная схема

0.6 МБ

Песочный фильтр Hayward PRO S160TIE это отличный вариант для обслуживания частных бассейнов объемом до 24 000 л. Применяется для очистки воды от механических загрязнений размером до 40 микрон. В качестве фильтрующего элемента используется кварцевый или стеклянный песок. Корпус фильтра изготовлен из полипропилена высокой плотности, устойчивого к коррозии, воздействию ультрафиолета и химии для бассейна. Выдерживает давление до 2 бар. Комплектуется 6-позиционным клапаном переключения режимов и манометром.

Производительность: 6 м³/ч
Тип подключения: верхнее
Соединение: 1 1/2"

Высокая степень очистки
до 40 мкм
Подходит для соленой
и морской воды
Возможность установки
на открытом воздухе
Легкая установка
и обслуживание
Гарантия на фильтр
Сделано во Франции

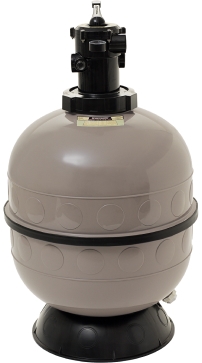

Фильтр Hayward Pro S160TIE

Песочный фильтр Hayward Pro S160TIE предназначен для механической очистки хлорированной, морской и соленой воды в бассейнах объемом до 24 м³.

Фильтр оборудован шестиходовым клапаном с верхним типом подключения. Клапан оснащен индикатором мутности воды и манометром для контроля давления. В качестве фильтрующего элемента используется кварцевый или стеклянный песок фракцией от 0.4 до 0.8 мм.

Благодаря устойчивости фильтра к коррозии, влаге и ультрафиолету вы можете установить его на открытом воздухе. Детали внутри фильтрующей емкости изготовлены из прочного АБС пластика, а корпус фильтра - из литого под давлением полипропилена, сваренного по технологии термоплавления.

6 м³/ч
производительность
400 мм
диаметр фильтра
до 24 000 л
объем бассейна
6-ходовой клапан
верхний, в комплекте

Конструктивные особенности фильтра
Hayward серии Pro

Материал корпуса
полипропилен
Усиленная конструкция
корпус литой под давлением, сваренный термоплавлением
Литая платформа,
устойчивая к коррозии

6-ходовой клапан
с манометром и индикатором мутности воды
Замена песка
через верхний клапан
Легкость открытия дренажного клапана

Материал корпуса
полипропилен
Усиленная конструкция
корпус литой под давлением, сваренный термоплавлением
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Замена песка
через верхний клапан
Легкость открытия дренажного клапана

Функциональные особенности шестиходового клапана для фильтров Hayward серии Pro

1 ФИЛЬТР (FILTER) - фильтрация воды.
2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.

Технические характеристики фильтров Hayward серии Pro

Модель	S160TIE	S210TIE	S240TIE
Производительность, м³/ч	6	9.5	14
Максимальное рабочее давление, бар	2	2	2
Площадь фильтрации, м²	0.12	0.19	0.28
Фракция песка, мм	от 0.4 до 0.8	от 0.4 до 0.8	от 0.4 до 0.8
Рекомендуемая масса песка для загрузки, кг	50	100	125
Шестиходовой клапан и манометр	Да	Да	Да
Рабочая температура воды, C	50	50	50
Рабочее давление, бар	от 0.5 до 1.3	от 0.5 до 1.3	от 0.5 до 1.3
Материал корпуса	Полипропилен	Полипропилен	Полипропилен

Модель	S160TIE
Производительность, м³/ч	6
Максимальное рабочее давление, бар	2
Площадь фильтрации, м²	0.12
Фракция песка, мм	от 0.4 до 0.8
Рекомендуемая масса песка для загрузки, кг	50
Шестиходовой клапан и манометр	Да
Рабочая температура воды, C	50
Рабочее давление, бар	от 0.5 до 1.3
Материал корпуса	Полипропилен

Модель	S210TIE
Производительность, м³/ч	9.5
Максимальное рабочее давление, бар	2
Площадь фильтрации, м²	0.19
Фракция песка, мм	от 0.4 до 0.8
Рекомендуемая масса песка для загрузки, кг	100
Шестиходовой клапан и манометр	Да
Рабочая температура воды, C	50
Рабочее давление, бар	от 0.5 до 1.3
Материал корпуса	Полипропилен

Модель	S240TIE
Производительность, м³/ч	14
Максимальное рабочее давление, бар	2
Площадь фильтрации, м²	0.28
Фракция песка, мм	от 0.4 до 0.8
Рекомендуемая масса песка для загрузки, кг	125
Шестиходовой клапан и манометр	Да
Рабочая температура воды, C	50
Рабочее давление, бар	от 0.5 до 1.3
Материал корпуса	Полипропилен

Свернуть таблицу Развернуть таблицу

Основные размеры фильтров Hayward серии Pro

Модель	S160TIE	S210TIE	S240TIE
A, мм	720	877	960
B, мм	780	937	1020
C, мм	503	503	503
ØD, мм	400	500	600
Ød, дюйм	1 ½"	1 ½"	1 ½"
F, мм	453	553	653
H, мм	922	1079	1161
Монтажный зазор по бокам, мм	450	450	450
Монтажный зазор сверху, мм	450	450	450

Модель	S160TIE
A, мм	720
B, мм	780
C, мм	503
ØD, мм	400
Ød, дюйм	1 ½"
F, мм	453
H, мм	922
Монтажный зазор по бокам, мм	450
Монтажный зазор сверху, мм	450

Модель	S210TIE
A, мм	877
B, мм	937
C, мм	503
ØD, мм	500
Ød, дюйм	1 ½"
F, мм	553
H, мм	1079
Монтажный зазор по бокам, мм	450
Монтажный зазор сверху, мм	450

Модель	S240TIE
A, мм	960
B, мм	1020
C, мм	503
ØD, мм	600
Ød, дюйм	1 ½"
F, мм	653
H, мм	1161
Монтажный зазор по бокам, мм	450
Монтажный зазор сверху, мм	450

Свернуть таблицу Развернуть таблицу

Разборная схема фильтра Hayward Pro S160TIE

	Название детали	Количество, Кол. шт.	Код детали
1	Клапан выбора режима работы	1	NKX250112520200
2	Гайка	1	500200020000
3	Уплотнительное кольцо	1	500200030000
4	Дренажный клапан	1	500202001000
5	Крепление сепараторов	1	500203000000
6	Сепаратор*	8	500201110000
7	Подставка	1	500200190000

* Сепаратор приобретается комплектом из 2 штук

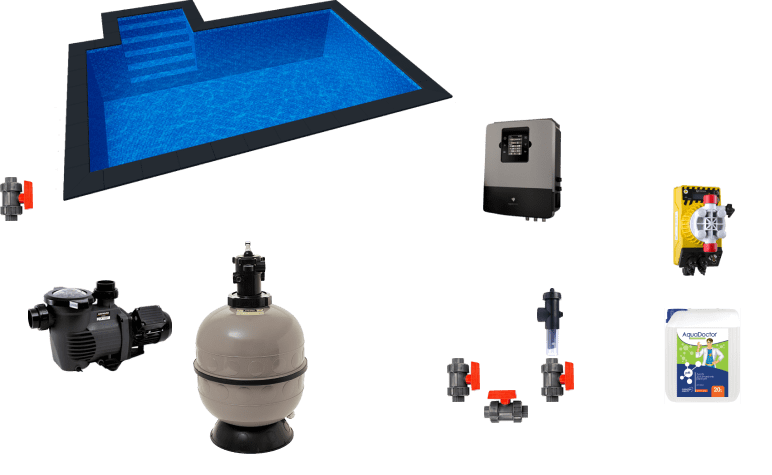

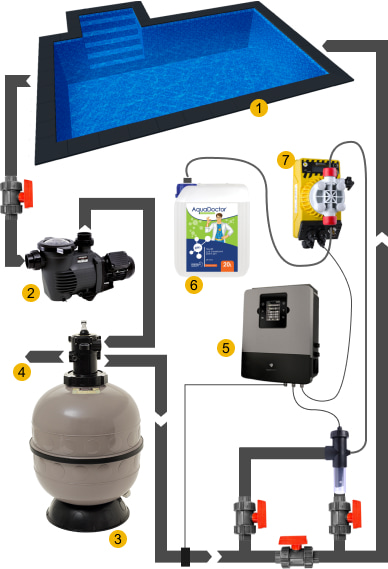

Схема установки фильтров Hayward серии Pro

О компании

Hayward - один из ведущих мировых производителей оборудования для бассейнов. Производственные линии компании охватывают более 45 стран на трех континентах с дилерской сетью более 3000 партнеров. Широкий ассортимент продукции представлен в следующих направлениях: насосы, фильтры, роботы-пылесосы, освещение, противотоки, тепловые насосы, оборудование для обработки и стерилизации воды.

Уже более 80 лет, благодаря инновационным идеям и стратегическим разработкам, продукция Hayward является эталоном и очень востребована по всему миру. Главная задача компании - обеспечить максимальную эффективность работы оборудования, чтобы ваш бассейн был чистым и ухоженным.

Hayward - это больше, чем просто оборудование! Hayward - это слияние опыта с передовыми технологиями для повышения качества продукции, превосходящего отраслевые стандарты.

Бренд	HAYWARD
Назначение	Домашние бассейны
Корпус фильтра	Полипропилен
Макс. объем бассейна,	24000
Диаметр фильтра, мм	400
Тонкость фильтрации	до 40 микрон
Макс. пропускная способность, м³/ч	6.0
Максимальное рабочее давление, Бар	2.0
Загрузка песка, кг	50.0
Фракция песка, мм	0.5 - 0.8
Тип подключение	Верхнее
Соединение	1.5"
Комплектация	Фильтр Hayward Pro S160TIE 6-позиционный клапан Манометр Инструкция
Размер	922х453 мм
Вес, кг	10.2
Гарантийный срок, мес.	24
Страна производства	Франция
