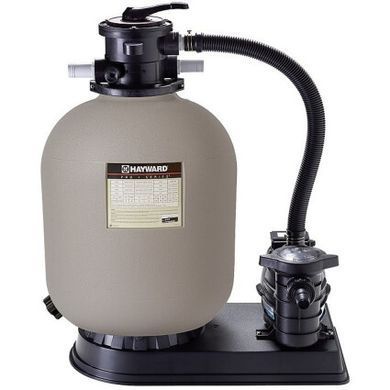

Фильтрационная установка Hayward Pro Top S166T8103 (6 м3/ч, D400)

Фильтрационная установка Hayward Pro Top S166T8103 с верхним подключением - это идеальный вариант для обслуживания частных бассейнов объемом до 24 м³. Применяется для очистки воды от механических загрязнений размером до 50 мкм. Фильтр имеет повышенную прочность благодаря специальной усиленной конструкции. Корпус изготовлен из полиэтилена высокой плотности, устойчивого к коррозии, влаге, воздействию ультрафиолета, химии для бассейна и непогоде. В качестве фильтрующего элемента используется кварцевый или стеклянный песок. Циркуляционный насос отличается тихой работой, высокой мощностью и оснащен сетчатым префильтром.

Максимальная пропускная способность: 6 м³/час
Загрузка песка: 50 кг
Мощность насоса: 0.33 л. с.

Высокая степень очистки
до 50 мкм
Легкая установка
и обслуживание
Возможность установки на открытом воздухе
Гарантия на фильтр
Сделано во Франции

Фильтрационная установка

Hayward Pro Top S166T8103

Фильтрационная установка Hayward серии Pro Top — это комплексное решение для механической очистки воды в бассейнах объемом до 24 м³. Фильтрационная установка включает циркуляционный насос и песочный фильтр, закрепленные на специальной платформе.

Самовсасывающий одноступенчатый циркулярный насос Hayward Power-Flo II SP8103XE61 отличается тихой работой и высокой мощностью. Эффективность насоса обеспечивают медная обмотка двигателя, класс изоляции IPX5, уровень теплозащиты F, а также электрический привод с автоматической защитой от высоких температур. Насос оснащен сетчатым префильтром, который задерживает крупные загрязнения и продлевает срок службы фильтрационной системы. Прозрачная крышка префильтра позволяет своевременно очищать корзину от мусора.

Фильтр Hayward ProTop S166TXE оборудован манометром и шестиходовым клапаном с верхним типом подключения. Для удобного размещения и экономии пространства хомут для подключения шланга можно вращать на 360°. В качестве фильтрующего элемента используется кварцевый или стеклянный песок. Механическая очистка воды от частиц до 50 мкм обеспечивается благодаря фракции засыпки 0.5-0.8 мм. Корпус изготовлен из полиэтилена высокой плотности, устойчивого к коррозии, влаге, воздействию ультрафиолета, химии для бассейна и непогоде. Благодаря этому вы можете установить фильтрационную установку на открытом воздухе.

6 м³/час
производительность системы
400 мм
диаметр фильтра
3.5 бар
максимальное давление
24 м³
рекомендуемый объем бассейна
50 кг
масса песочной засыпки

Конструктивные особенности фильтрационных установок
Hayward серии Pro Top

Насос Hayward Power-Flo II SP8103XE61
с префильтром и прозрачной крышкой
Фильтр Hayward ProTop S166TXE
Литая платформа,
устойчивая к коррозии

6-ходовой клапан
с манометром и индикатором мутности воды
Хомут для шланга вращается на 360°
для удобного подключения
Легкость открытия дренажного клапана

Насос Hayward Power-Flo II SP8103XE61
с префильтром и прозрачной крышкой
Фильтр Hayward ProTop S166TXE
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Хомут для шланга вращается на 360°
для удобного подключения
Легкость открытия дренажного клапана

Функциональные особенности
шестиходового клапана для фильтрационных установок Hayward серии Pro Top

1 ФИЛЬТР (FILTER) - фильтрация воды.
2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.

Производительность
фильтрационных установок Hayward серии Pro Top

Технические характеристики
фильтрационных установок Hayward серии Pro Top

Модель	S144T8102	S166T8103	S210T8105	S210T8107	S244T8110
Производительность, м³/ч	5	6	8	10	14
Максимальное давление, бар	3.5	3.5	3.5	3.5	3.5
Площадь фильтрации, м²	0.1	0.13	0.2	0.2	0.28
Фракция песка, мм	0.5 - 0.8	0.5 - 0.8	0.5 - 0.8	0.5 - 0.8	0.5 - 0.8
Вес песка, кг	25	50	100	100	150
Шестиходовой клапан и манометр	Да	Да	Да	Да	Да
Индикатор мутности	Да	Да	Да	Да	Да

Модель	S166T8103
Производительность, м³/ч	6
Максимальное давление, бар	3.5
Площадь фильтрации, м²	0.13
Фракция песка, мм	0.5 - 0.8
Вес песка, кг	50
Шестиходовой клапан и манометр	Да
Индикатор мутности	Да

Модель	S144T8102
Производительность, м³/ч	5
Максимальное давление, бар	3.5
Площадь фильтрации, м²	0.1
Фракция песка, мм	0.5 - 0.8
Вес песка, кг	25
Шестиходовой клапан и манометр	Да
Индикатор мутности	Да

Модель	S210T8105
Производительность, м³/ч	8
Максимальное давление, бар	3.5
Площадь фильтрации, м²	0.2
Фракция песка, мм	0.5 - 0.8
Вес песка, кг	100
Шестиходовой клапан и манометр	Да
Индикатор мутности	Да

Модель	S210T8107
Производительность, м³/ч	10
Максимальное давление, бар	3.5
Площадь фильтрации, м²	0.2
Фракция песка, мм	0.5 - 0.8
Вес песка, кг	100
Шестиходовой клапан и манометр	Да
Индикатор мутности	Да

Модель S244T8110

Производительность, м³/ч	14
Максимальное давление, бар	3.5
Площадь фильтрации, м²	0.28
Фракция песка, мм	0.5 - 0.8
Вес песка, кг	150
Шестиходовой клапан и манометр	Да
Индикатор мутности	Да

Свернуть таблицу Развернуть таблицу

Основные размеры
фильтрационных установок Hayward серии Pro Top

Модель фильтрационной установки	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм
S144T8102	749	742	348	756	730	406	83	558	504
S166T8103	771	749	348	806	749	406	83	607	504
S210T8105	806	749	348	964	806	406	83	607	504
S210T8107	806	749	348	964	806	406	83	607	504
S244T8110	851	749	348	1071	851	406	83	873	504

Модель фильтрационной установки	S166T8103
A, мм	771
B, мм	749
C, мм	348
D, мм	806
E, мм	749
F, мм	406
G, мм	83
H, мм	607
I, мм	504

Модель фильтрационной установки	S144T8102
A, мм	749
B, мм	742
C, мм	348
D, мм	756
E, мм	730
F, мм	406
G, мм	83
H, мм	558
I, мм	504

Модель фильтрационной установки	S210T8105
A, мм	806
B, мм	749
C, мм	348
D, мм	964
E, мм	806
F, мм	406
G, мм	83
H, мм	607
I, мм	504

Модель фильтрационной установки	S210T8107
A, мм	806
B, мм	749
C, мм	348
D, мм	964
E, мм	806
F, мм	406
G, мм	83
H, мм	607
I, мм	504

Модель фильтрационной установки	S244T8110
A, мм	851
B, мм	749
C, мм	348
D, мм	1071
E, мм	851
F, мм	406
G, мм	83
H, мм	873
I, мм	504

Свернуть таблицу Развернуть таблицу

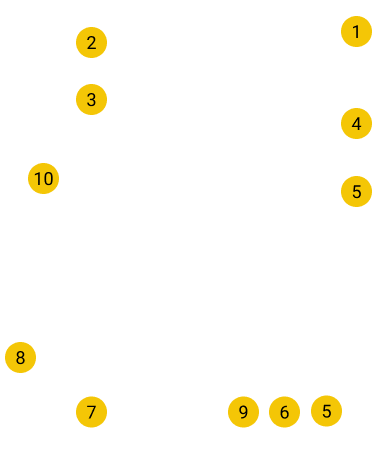

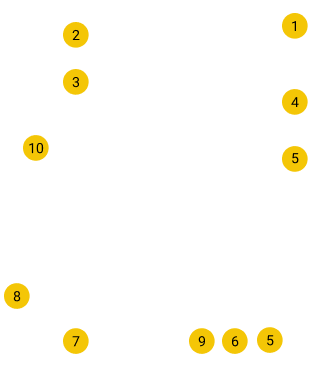

Разборная схема
фильтрационной установки Hayward Pro Top S166T8103

№	Название детали	Количество, шт.	Код детали
1	Клапан выбора режима работы	1	SP0714TE
2	Манометр	1	ECX271261
3	Уплотнительное кольцо	1	GMX0600F
4	Хомут	1	GMX0600NM
5	Шарнир крепления сепаратора	1	SX164DA
6	Сепаратор	10	SX200QNPAK10
7	Уплотнительное кольцо	1	SX0180G
8	Дренажный клапан фильтра	1	SX0180H
9	Подставка для фильтра	1	SX0164B
10	Дренажный клапан в сборе	1	SX180LA
11	Крышка префильтра	1	SPX8100LDS
12	Уплотнительное кольцо крышки префильтра	1	SPX8100S
13	Корзина префильтра	1	SPX8100M
14	Корпус насоса	1	SPX8100AA
15	Дренажный клапан насоса	2	SPX1700FG
16	Уплотнительное кольцо	1	GMX0600F
17	Уплотнительное кольцо диффузора	1	SPX8100R
18	Диффузор	1	SPX8100B
19	Крыльчатка	1	SPX8125T
20	Сальник торцевого уплотнения	1	SPX1600Z2
21	Фланец, задняя крышка насоса	1	SPX8100E
22	Болт	6	6060XZ1
23	Электродвигатель насоса	1	SPX81025Z1C
24	Болт	4	SPX8100Z1
25	Адаптер диаметром (внутр./внешн.) 32/38 мм	2	SPX8100UNBPAK
26	Адаптер диаметром 50 мм	2	SPX8100UNSPAK
27	Уплотнительное кольцо фитинга	2	SPX8100UNO
12, 16, 17, 20	Комплект уплотнителей	1	SPX8100GS

Свернуть таблицу Развернуть таблицу

Схема монтажа
фильтрационных установок Hayward серии Pro Top

О компании

Hayward ™ - один из ведущих мировых производителей оборудования для бассейнов. Производственные линии компании охватывают более 45 стран на трех континентах с дилерской сетью более 3000 партнеров. Широкий ассортимент продукции представлен в следующих направлениях: насосы, фильтры, роботы-пылесосы, освещение, противотоки, тепловые насосы, оборудование для обработки и стерилизации воды.

Уже более 80 лет, благодаря инновационным идеям и стратегическим разработкам, продукция Hayward является эталоном и очень востребована по всему миру. Главная задача компании - обеспечить максимальную эффективность работы оборудования, чтобы ваш бассейн был чистым и ухоженным.

Hayward - это больше, чем просто оборудование! Hayward - это слияние опыта с передовыми технологиями для повышения качества продукции, превосходящего отраслевые стандарты.

Бренд	HAYWARD
Назначение	Домашние бассейны
Тип фильтра	Песочный
Корпус фильтра	Полиэтилен
Макс. объем бассейна,	24000
Диаметр фильтра, мм	400
Тонкость фильтрации	до 40 - 50 микрон
Макс. пропускная способность, м³/ч	6.0
Максимальное рабочее давление, Бар	3.5
Загрузка песка, кг	50.0
Фракция песка, мм	0.5 - 0.8
Тип подключение	Верхнее
Соединение	38 мм
Комплектация	Манометр Фильтр S166TXE Вентиль 6-ти позиционный для фильтра Насос Hayward Power-Flo II SP8103XE61 Установочная платформа Шланг, переходы под шланг Инструкция к насосу
Гарантийный срок, мес.	12
Страна производства	Франция
