Картриджный фильтр Emaux Galaxy ICF200 (27.2 м3/ч, 3.5 бар)

Картриджный фильтр Emaux Galaxy ICF200 - это идеальный компактный вариант для фильтрации воды в домашних бассейнах объемом до 82 000 л. Главная отличительная особенность фильтров Emaux серии Galaxy ICF200 - высокая степень фильтрации до 20 микрон. Это до 2 раз эффективнее в сравнении с песочными фильтрами и позволяет существенно сократить использование химии в бассейне. Кроме того, отсутствие необходимости обратной промывки обеспечивает экономию воды до 6 000 л воды в год, по сравнению со стандартными песочными фильтрами.

Производительность: 27.2 м³/ч
Тип подсоединения: боковое
Тип соединения: 1/1.5" и 2"/2.5"

Очищает воду в домашних бассейнах более эффективно,
чем песочный фильтр
Экономия на химии
благодаря суперфильтрации
до 15 микрон
Экономия воды:
Не требует обратной промывки
Ультракомпактный дизайн
Кольцевой фиксатор
с замком
Быстрая замена картриджа
Умный манометр

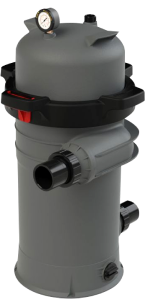

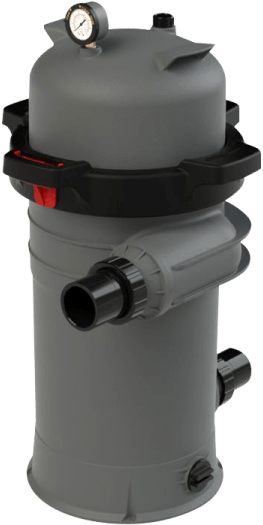

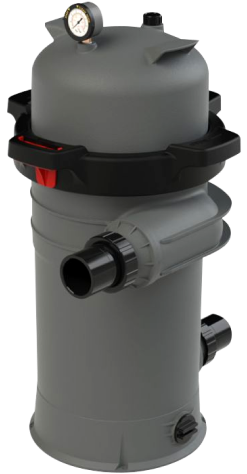

Фильтр Emaux Galaxy ICF200

Картриджный фильтр Emaux Galaxy ICF200 – это идеальное решение для очистки хлорированной и соленой воды в спа и бассейнах объемом до 82 м³. Фильтр поставляется с двумя комплектами подключения входа/выхода воды: 1.5″/2″ и 2″/2.5″. Сменный картридж тонкой фильтрации 15 мкм, изготовленный из армированного полиэстера, входит в комплект.

Вы можете быстро оценить степень загрязнения картриджа с помощью умного манометра. Когда стрелка укажет на Clean Filter, промойте или замените картридж. Чрезмерное давление в фильтре можно сбросить с помощью воздушного клапана. Рабочее давление составляет до 3.5 бар. Кольцевой фиксатор с надежным замком обеспечивает удобный доступ для обслуживания. Для слива воды из фильтра пользуйтесь широким дренажным отверстием диаметром 1.5″.

Вы можете установить фильтр на улице благодаря прочному корпусу из композитного полимера, устойчивого к ультрафиолету. Используйте эргономичные ручки для удобной транспортировки и встроенные монтажные отверстия для надежной фиксации фильтра.

До 27.2 м³/ч
Производительность
304 мм
Диаметр фильтра
До 82 000 л
Рекомендованный объем бассейна
1 шт
Количество картриджей
1.5″ / 2″ и 2″ / 2.5″
Боковое подключение

Конструктивные особенности

Умный манометр
с индикатором необходимости замены фильтра
Клапан выпуска воздуха
для сброса давления в фильтре
Встроенные эргономичные ручки
для удобного обслуживания и транспортировки
Кольцевой фиксатор с замком
Быстрый доступ для замены картриджа

Сменный картридж
из армированного полиэстера плотностью 15 мкм
Штуцерные соединения
диаметром 1.5″/2″ и 2″/2.5″
Широкое дренажное отверстие
для слива воды диаметром 1.5″
Прочный корпус из пластика,
стойкого к ультрафиолету со встроенной подставкой

Умный манометр
с индикатором необходимости замены фильтра
Клапан выпуска воздуха
для сброса давления в фильтре
Встроенные эргономичные ручки
для удобного обслуживания и транспортировки
Кольцевой фиксатор с замком
Быстрый доступ для замены картриджа
Сменный картридж
из армированного полиэстера плотностью 15 мкм
Штуцерные соединения
диаметром 1.5″/2″ и 2″/2.5″
Широкое дренажное отверстие
для слива воды диаметром 1.5″
Прочный корпус из пластика,
стойкого к ультрафиолету со встроенной подставкой

Технические характеристики
фильтров Emaux серии Galaxy ICF

Модель	ICF100	ICF150	ICF200	ICF230	ICF330	ICF430	ICF530	ICF680
Производительность, м³/ч	22.7	27.2	27.2	19.6	28.1	34.1	34.1	34.1
Количество картриджей, шт	1	1	1	4	4	4	4	8
Степень фильтрации, мкм	15	15	15	15	15	15	15	15
Площадь фильтрации, м²	9.29	13.94	18.58	21.37	30.66	39.95	49.24	63.17
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″
Максимальное рабочее давление, бар	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
Максимальная рабочая температура воды, °С	40	40	40	40	40	40	40	40
Материал корпуса устойчивый к УФ пластик	Да	Да	Да	Да	Да	Да	Да	Да
Материал картриджа армированный полиэстер	Да	Да	Да	Да	Да	Да	Да	Да
Манометр и картриджи в комплекте	Да	Да	Да	Да	Да	Да	Да	Да

Для обеспечения качественной и эффективной работы системы фильтрации нужно правильно рассчитать необходимую производительность и пропускную способность фильтрующей емкости.
Они должны соответствовать объему бассейна, который нужно будет обслуживать.
Обратитесь к менеджеру Aquapolis, чтобы получить профессиональный расчет.

Модель	ICF200
Производительность, м³/ч	27.2
Количество картриджей, шт	1
Степень фильтрации, мкм	15
Площадь фильтрации, м²	18.58
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF100
Производительность, м³/ч	22.7
Количество картриджей, шт	1
Степень фильтрации, мкм	15
Площадь фильтрации, м²	9.29
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF150
Производительность, м³/ч	27.2
Количество картриджей, шт	1
Степень фильтрации, мкм	15
Площадь фильтрации, м²	13.94
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF230
Производительность, м³/ч	19.6
Количество картриджей, шт	4
Степень фильтрации, мкм	15
Площадь фильтрации, м²	21.37
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF330
Производительность, м³/ч	28.1
Количество картриджей, шт	4
Степень фильтрации, мкм	15
Площадь фильтрации, м²	30.66
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF430
Производительность, м³/ч	34.1
Количество картриджей, шт	4
Степень фильтрации, мкм	15
Площадь фильтрации, м²	39.95
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF530
Производительность, м³/ч	34.1
Количество картриджей, шт	4
Степень фильтрации, мкм	15
Площадь фильтрации, м²	49.24
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF680
Производительность, м³/ч	34.1
Количество картриджей, шт	8
Степень фильтрации, мкм	15
Площадь фильтрации, м²	63.17
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Для обеспечения качественной и эффективной работы системы фильтрации нужно правильно рассчитать необходимую производительность и пропускную способность фильтровальной емкости.
Они должны соответствовать объему бассейна, который нужно будет обслуживать.
Обратитесь к менеджеру Aquapolis, чтобы получить профессиональный расчет.

Свернуть таблицу Развернуть таблицу

Основные размеры фильтров
Emaux серии Galaxy ICF

Модель	ICF100	ICF150	ICF200	ICF230	ICF330	ICF430	ICF530	ICF680
A, мм	825	910	1033	829	886	1035	1223	1362
B, мм	444.5	444.5	444.5	648	648	648	648	648
C, мм	588	588	588	556	556	556	556	556
D, мм	304	304	304	504	504	504	504	504
E, мм	335	335	335	462	462	462	462	462
F, мм	91	91	91	317.5	317.5	317.5	317.5	317.5
G, мм	497	590	717	444.5	444.5	444.5	444.5	444.5
H, мм	267	267	267	441	498	647	835	485
I, мм	-	-	-	178	178	178	178	178

Модель	ICF100	ICF150	ICF200	ICF230
A, мм	825	910	1033	829
B, мм	444.5	444.5	444.5	648
C, мм	588	588	588	556
D, мм	304	304	304	504
E, мм	335	335	335	462
F, мм	91	91	91	317.5
G, мм	497	590	717	444.5
H, мм	267	267	267	441
I, мм	-	-	-	178

Модель	ICF330	ICF430	ICF530	ICF680
A, мм	886	1035	1223	1362
B, мм	648	648	648	648
C, мм	556	556	556	556
D, мм	504	504	504	504
E, мм	462	462	462	462
F, мм	317.5	317.5	317.5	317.5
G, мм	444.5	444.5	444.5	444.5
H, мм	498	647	835	485
I, мм	178	178	178	178

Для качественного обслуживания фильтра необходимо обеспечить достаточную высоту зазора сверху.

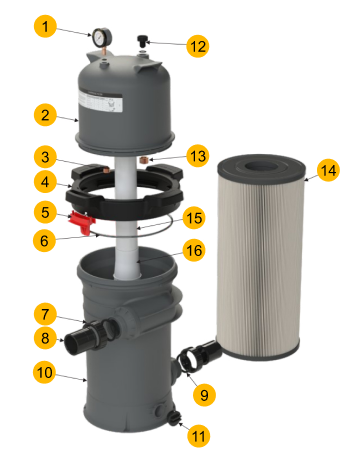

Разборная схема фильтра
Emaux Galaxy ICF200

№	Деталь	Количество деталей	Код детали
1	Манометр 60 psi в пластиковом корпусе	1	117068519
2	Крышка корпуса	1	550188200
3	Гайка D22 х 15	1	570818164
4	Хомут	1	550058153
5	Фиксатор хомута	1	550058196
6	Уплотнительное кольцо D306 х d7.5	1	11000036
7	Накидная гайка 2"	2	430178159
8	Соединение 2"/2.5" ANSI	2	430308158
9	Уплотнительное кольцо D77 х d62 х 8	2	111040071
10	Корпус	1	E140401
11	Крышка дренажного отверстия с уплотнительным кольцом	1	E160553
12	Болт клапана выпуска воздуха с уплотнительным кольцом	1	E010201
13	Гайка D31 х 20 14G	1	570818165
14	Картридж	1	914100006
15	Труба ПВХ 2.5", 517 мм	1	107048520
16	Центральное сливное подключение	1	550128166

Свернуть таблицу Развернуть таблицу

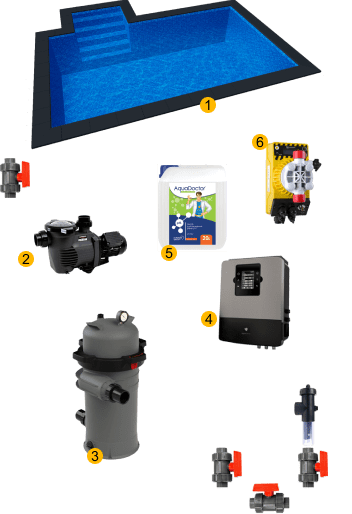

Схема установки фильтров Emaux серии Galaxy ICF

1
Бассейн
2
Насос Hayward K-FLO
3
Фильтр Emaux серии Galaxy ICF
4
Дренаж в канализацию
5
Система обеззараживания Sugar Valley Aquascenic HD
6
Средство коррекции рН
7
Дозирующий насос реагента рН

Бренд	EMAUX
Тип фильтра	Картриджный
Корпус фильтра	Композитный полимер
Макс. объем бассейна,	82000
Диаметр фильтра, мм	304
Макс. пропускная способность, м³/ч	27.2
Максимальное рабочее давление, Бар	3.5
Тип подключение	Боковое
Соединение	1"/1.5" и 2
Комплектация	Фильтр Emaux Galaxy ICF200 Крышка со встроенным манометром Фильтрующий картридж ICF 200 CE: 1 шт Инструкция
Вес, кг	22.9
Гарантийный срок, мес.	12
