Картриджный фильтр Emaux Galaxy ICF230 (19.6 м3/ч, 3.5 бар)

Картриджный фильтр Emaux Galaxy ICF230 - это идеальный компактный вариант для фильтрации воды в домашних бассейнах объемом до 59 000 л. Главная отличительная особенность фильтров Emaux серии Galaxy - высокая степень фильтрации до 20 микрон. Это до 2 раз эффективнее в сравнении с песочными фильтрами, что позволяет существенно сократить использование химии в бассейне. Кроме того, фильтр имеет ориентировочный манометр который подскажет, когда нужно проводить техническое обслуживание. Корпус снабжен дополнительной съемной ручкой. Комплект из 3 зажимов позволяет быстро снимать и устанавливать верхнюю часть бака. Дренажный клапан позволяет слить воду и обеспечивает быструю и легкую подготовку к зиме.

Производительность: 19.6 м³/ч
Тип подсоединения: боковое
Тип соединения: 1"/1.5" и 2"/2.5"
Тип фильтра: многоэлементный

Очищает воду в домашних бассейнах более эффективно,
чем песочный фильтр
Экономия на химии
благодаря суперфильтрации
до 15 микрон
Экономия до 6000 л воды
за сезон
Не требует обратной промывки
Ультракомпактный дизайн
Кольцевой фиксатор
с замком
Быстрая замена картриджа
Умный манометр

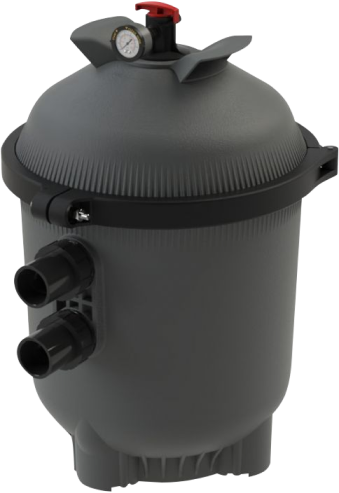

Фильтр Emaux Galaxy ICF230

Картриджный фильтр Emaux Galaxy ICF230 – это идеальное решение для очистки хлорированной и соленой воды в спа и бассейнах объемом до 59 м³. Фильтр поставляется с двумя комплектами подключения входа/выхода воды: 1.5″/2″ и 2″/2.5″. Набор из четырех сменных картриджей тонкой фильтрации 15 мкм, изготовленных из армированного полиэстера, входит в комплект.

Вы можете быстро оценить степень загрязнения картриджей с помощью умного манометра. Когда стрелка укажет на Clean Filter, промойте или замените картриджи. Чрезмерное давление в фильтре можно сбросить с помощью воздушного клапана. Рабочее давление составляет до 3.5 бар. Надежный кольцевой фиксатор 3-в-1, рассчитанный на тяжелые условия эксплуатации, обеспечивает удобный доступ для обслуживания. Для слива воды из фильтра пользуйтесь широким дренажным отверстием диаметром 1.5″.

Вы можете установить фильтр на улице благодаря прочному корпусу из композитного полимера, устойчивого к ультрафиолету. Используйте эргономичные ручки для удобной транспортировки фильтра. Встроенная подставка придает конструкции стойкости.

До 19.6 м³/ч
Производительность
504 мм
Диаметр фильтра
До 59 000 л
Рекомендованный объем бассейна
4 шт
Количество картриджей
1.5″ / 2″ и 2″ / 2.5″
Боковое подключение

Конструктивные особенности

Умный манометр
с индикатором необходимости замены фильтра
Клапан выпуска воздуха
для сброса давления в фильтре
Съемные эргономичные ручки
для удобного обслуживания и транспортировки
Прочный кольцевой фиксатор 3-в-1
Для тяжелых условий эксплуатации

Сменные картриджи
из армированного полиэстера плотностью 15 мкм
Штуцерные соединения
диаметром 1.5″/2″ и 2″/2.5″
Широкое дренажное отверстие
для слива воды диаметром 1.5″
Прочный корпус из пластика,
стойкого к ультрафиолету со встроенной подставкой

Умный манометр
с индикатором необходимости замены фильтра
Клапан выпуска воздуха
для сброса давления в фильтре
Съемные эргономичные ручки
для удобного обслуживания и транспортировки
Прочный кольцевой фиксатор 3-в-1
Для тяжелых условий эксплуатации
Сменные картриджи
из армированного полиэстера плотностью 15 мкм
Штуцерные соединения
диаметром 1.5″/2″ и 2″/2.5″
Широкое дренажное отверстие
для слива воды диаметром 1.5″
Прочный корпус из пластика,
стойкого к ультрафиолету со встроенной подставкой

Технические характеристики
фильтров Emaux серии Galaxy ICF

Модель	ICF100	ICF150	ICF200	ICF230	ICF330	ICF430	ICF530	ICF680
Производительность, м³/ч	22.7	27.2	27.2	19.6	28.1	34.1	34.1	34.1
Количество картриджей, шт	1	1	1	4	4	4	4	8
Степень фильтрации, мкм	15	15	15	15	15	15	15	15
Площадь фильтрации, м²	9.29	13.94	18.58	21.37	30.66	39.95	49.24	63.17
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″	1.5″ / 2″ и 2″ / 2.5″
Максимальное рабочее давление, бар	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
Максимальная рабочая температура воды, °С	40	40	40	40	40	40	40	40
Материал корпуса устойчивый к УФ пластик	Да	Да	Да	Да	Да	Да	Да	Да
Материал картриджа армированный полиэстер	Да	Да	Да	Да	Да	Да	Да	Да
Манометр и картриджи в комплекте	Да	Да	Да	Да	Да	Да	Да	Да

Для обеспечения качественной и эффективной работы системы фильтрации нужно правильно рассчитать необходимую производительность и пропускную способность фильтрующей емкости.
Они должны соответствовать объему бассейна, который нужно будет обслуживать.
Обратитесь к менеджеру Aquapolis, чтобы получить профессиональный расчет.

Модель	ICF230
Производительность, м³/ч	19.6
Количество картриджей, шт	4
Степень фильтрации, мкм	15
Площадь фильтрации, м²	21.37
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF100
Производительность, м³/ч	22.7
Количество картриджей, шт	1
Степень фильтрации, мкм	15
Площадь фильтрации, м²	9.29
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF150
Производительность, м³/ч	27.2
Количество картриджей, шт	1
Степень фильтрации, мкм	15
Площадь фильтрации, м²	13.94
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF200
Производительность, м³/ч	27.2
Количество картриджей, шт	1
Степень фильтрации, мкм	15
Площадь фильтрации, м²	18.58
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF330
Производительность, м³/ч	28.1
Количество картриджей, шт	4
Степень фильтрации, мкм	15
Площадь фильтрации, м²	30.66
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF430
Производительность, м³/ч	34.1
Количество картриджей, шт	4
Степень фильтрации, мкм	15
Площадь фильтрации, м²	39.95
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF530
Производительность, м³/ч	34.1
Количество картриджей, шт	4
Степень фильтрации, мкм	15
Площадь фильтрации, м²	49.24
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Модель	ICF680
Производительность, м³/ч	34.1
Количество картриджей, шт	8
Степень фильтрации, мкм	15
Площадь фильтрации, м²	63.17
Диаметр соединения (вход/выход), дюйм	1.5″ / 2″ и 2″ / 2.5″
Максимальное испытательное давление, бар	3.5
Максимальная рабочая температура воды, °С	40
Материал корпуса устойчивый к УФ пластик	Да
Материал картриджа армированный полиэстер	Да
Манометр и картриджи в комплекте	Да

Для обеспечения качественной и эффективной работы системы фильтрации нужно правильно рассчитать необходимую производительность и пропускную способность фильтровальной емкости.
Они должны соответствовать объему бассейна, который нужно будет обслуживать.
Обратитесь к менеджеру Aquapolis, чтобы получить профессиональный расчет.

Свернуть таблицу Развернуть таблицу

Основные размеры фильтров
Emaux серии Galaxy ICF

Модель	ICF100	ICF150	ICF200	ICF230	ICF330	ICF430	ICF530	ICF680
A, мм	825	910	1033	829	886	1035	1223	1362
B, мм	444.5	444.5	444.5	648	648	648	648	648
C, мм	588	588	588	556	556	556	556	556
D, мм	304	304	304	504	504	504	504	504
E, мм	335	335	335	462	462	462	462	462
F, мм	91	91	91	317.5	317.5	317.5	317.5	317.5
G, мм	497	590	717	444.5	444.5	444.5	444.5	444.5
H, мм	267	267	267	441	498	647	835	485
I, мм	-	-	-	178	178	178	178	178

Модель	ICF100	ICF150	ICF200	ICF230
A, мм	825	910	1033	829
B, мм	444.5	444.5	444.5	648
C, мм	588	588	588	556
D, мм	304	304	304	504
E, мм	335	335	335	462
F, мм	91	91	91	317.5
G, мм	497	590	717	444.5
H, мм	267	267	267	441
I, мм	-	-	-	178

Модель	ICF330	ICF430	ICF530	ICF680
A, мм	886	1035	1223	1362
B, мм	648	648	648	648
C, мм	556	556	556	556
D, мм	504	504	504	504
E, мм	462	462	462	462
F, мм	317.5	317.5	317.5	317.5
G, мм	444.5	444.5	444.5	444.5
H, мм	498	647	835	485
I, мм	178	178	178	178

Для качественного обслуживания фильтра необходимо обеспечить достаточную высоту зазора сверху.

Разборная схема фильтра
Emaux Galaxy ICF230

№	Деталь	Количество деталей	Код детали
1	Ручка клапана выпуска воздуха	1	550178232
2	Уплотнительное кольцо D14.3 x 2.5	1	111040077
3	Уплотнительное кольцо D6 x 3.5	1	111040078
4	Клапан выпуска воздуха	1	550178233
5	Манометр 60psi в пластиковом корпусе	1	117038519
6	Уплотнительное кольцо D50 x 5	1	111040079
7	Уплотнительное кольцо D76 х D65.6 х 5	2	111000048
8	Ручка крышки	1	430138225
9	Гайка для ручки	1	550058225
10	Крышка корпуса	1	550188172
11	Вентиляционное отверстие для выпуска воздуха	1	4109000749
12	Верхняя панель коллектора	1	E140402
13	Нижняя уплотнительная пластина	1	550008229
14	Адаптер для входного отверстия	1	550128230
15	Соединение 2" / 2.5" ANSI	2	430308158
16	Накидная гайка 2" 90	2	430178159
17	Уплотнительное кольцо D77 х d62 х 8	2	111040071
18	Соединитель с внешней резьбой	2	430248177
19	Уплотнительное кольцо D63.8 х 5	2	111040081
20	Исходный адаптер	1	550128231
21	Колено в сборе	1	E140403
22	Уплотнительное кольцо D50.5 x 2.5	4	111040080
23	Винт ⅜"	1	112000083
24	Гайка ⅜"	1	112030022
25	Хомут	1	E140404
26	Уплотнительное кольцо D526 x d502 x 14	1	111000043
27	Корпус	1	550228177
28	Крышка дренажного отверстия с уплотнительным кольцом	1	E160553
29	ПВХ труба 452 мм для ICF230	1	107048527
30	Картридж ICF230	4	914100007

Свернуть таблицу Развернуть таблицу

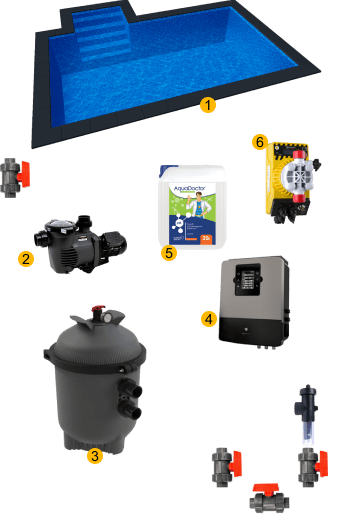

Схема установки фильтров Emaux серии Galaxy ICF

1
Бассейн
2
Насос Hayward K-FLO
3
Фильтр Emaux серии Galaxy ICF
4
Дренаж в канализацию
5
Система обеззараживания Sugar Valley Aquascenic HD
6
Средство коррекции рН
7
Дозирующий насос реагента рН

Бренд	EMAUX
Тип фильтра	Картриджный
Корпус фильтра	Композитный полимер
Макс. объем бассейна,	230000
Диаметр фильтра, мм	504
Макс. пропускная способность, м³/ч	19.6
Максимальное рабочее давление, Бар	3.5
Тип подключение	Боковое
Соединение	1"/1.5" и 2
Комплектация	Фильтр Emaux Galaxy ICF230 Крышка со встроенным манометром Фильтрующий картридж ICF 230 CE: 4 шт Инструкция
Вес, кг	35.8
Гарантийный срок, мес.	12
