Кран шаровый EFFAST d90 мм (BDREBK1YA0900) с электроприводом PTFE/EPDM

Кран шаровый EFFAST (BDREBK1YA0900) с электроприводом PTFE/EPDM выполнен из высококачественного PVC, EPDM и PTFE. Пр-во Италия. Изделия из ПВХ оптимальны для транспортировки жидкостей от 0 до +60°C под давлением и могут использоваться в системах водоснабжения и водоподготовки. Обладает повышенной устойчивостью к химии, коррозии и воздействию УФ-лучей.

Диаметр: 90 мм
Тип соединения: под клей
Давление: до 10 бар
Напряжение: 24-220 В

В 2.5 раза эффективнее, чем краны других производителей Рабочий цикл мотора 75%
Мультивольтажность Возможность работы при переменном и постоянном токе
Быстрая смена положения за 9 секунд
Долговечность IP67, бесщеточный двигатель,
устойчивость к коррозии,
УФ и химии для бассейна
Wi-Fi управление, регулировка протока и система аварийного отключения (опционально)
Сделано в Европе

Шаровый кран Effast с электроприводом

Шаровый кран Effast с электроприводом - это идеальное решение для перекрытия потока воды в контуре трубопровода бассейна, а также в системах очистки воды, питьевого и бытового водоснабжения, полива и орошения. Компактное мультивольтажное устройство предназначено для работы в диапазоне переменного тока от 24 до 240 В или постоянного тока - от 24 до 135 В. Вы можете управлять транспортировкой жидкости в двух режимах: ручном и автоматическом.

Электропривод шарового крана Effast укомплектован мотором с рабочим циклом 75%. Это в 2.5 раза эффективнее, чем устройства других производителей. Благодаря бесщеточному двигателю, углу поворота ведущего вала от 0 до 270°, а также идеально гладким шару и седлу, смена положения крана занимает 9 секунд. Устойчивость к износу, УФ и химии для бассейна при высокой влажности и температуре окружающей среды от -20 до +60 °C обеспечивается благодаря двигателю с защитой IP67, а также корпусу и комплектующим из прочных материалов.

Вы можете выбрать модель с диаметром клеевого соединения от 16 до 110 мм и уплотнительными кольцами из EPDM или FPM.

Конструктивные особенности

Вентиль для ручного управления
и окно для визуального контроля положения крана
Разъем для подключения опций
Разъем для подключения к электросети
Переключатель режимов
с ручного на автоматический

Электропривод с бесщеточным двигателем
обеспечивает долговечность устройства
Электронная плата управления
позволяет подключить постоянный или переменный ток
Диаметр клеевого соединения от 16 до 110 мм
позволяет реализовать любые задачи в рамках создания трубопровода
Удобное крепление

Вентиль для ручного управления
и окно для визуального контроля положения крана
Разъем для подключения опций
Разъем для подключения к электросети
Переключатель режимов
с ручного на автоматический
Электропривод с бесщеточным двигателем
обеспечивает долговечность устройства
Электронная плата управления
позволяет подключить постоянный или переменный ток
Диаметр клеевого соединения от 16 до 110 мм
позволяет реализовать любые задачи в рамках создания трубопровода
Удобное крепление

Простой визуальный контроль

Простой визуальный контроль работы электропривода осуществляется с помощью смотрового окна и индикатора работы на крышке устройства.

Сквозь смотровое окно из прозрачного поликарбоната вы можете видеть положение крана: открыто или закрыто.

Светодиодный индикатор демонстрирует текущее состояние устройства через изменение цвета подсветки. Индикация базовой версии электропривода:

Нет питания
В открытом положении
В закрытом положении
Открывается
Закрывается
Включено ограничение крутящего момента, переход от закрытого положения к открытому
Включено ограничение крутящего момента, переход от открытого положения к закрытому
Ручной режим включен
Привод остановился (не в закрытом и не в открытом положении)
В среднем положении

Прочность и долговечность

Шаровый кран Effast с электроприводом выполнен из высококачественного ПВХ с уплотнениями PTFE/EPDM или PTFE/FPM.

Уплотнения PTFE/EPDM устойчивы к щелочам и кислотам, солевым растворам и окисленным растворителям.

Уплотнения PTFE/FPM отличаются стойкостью к маслам, бензинам, гидравлическим жидкостям и углеводородным растворителям.

Вы можете использовать кран в трубопроводах для транспортировки жидкости температурой от 0 до + 60 °C при температуре окружающей среды от -20 до +60 °C.

Дополнительные возможности

Расширьте функционал шарового крана с электроприводом. Вы можете заказать устройство с предустановленными производителем опциями или приобрести их отдельно и установить самостоятельно после покупки устройства.

Цифровой позиционер DPS для удаленного контроля положения крана. Датчик срабатывает относительно токового сигнала станции управления от 4 до 20 мА и от 20 до 4 мА, от 0 до 10 В или от 1 до 10 В в зависимости от модели электропривода.
Аварийно-автономная отказная система с аккумулятором для автоматического открытия или закрытия крана в случае перебоев энергопитания.
Цифровой потенциометр.
Кабельный разъем для подключения интерфейса установки связи с приводом, считывания параметров и изменения установочных значений.
Модуль Bluetooth, кабельная система Modbus или модуль Wi-Fi.

Цифровой позиционер
Аварийно-автономная отказная система
Комплект для подключения интерфейса

Управляйте шаровым краном Effast
с электроприводом со своего смартфона


Беспроводная сеть управления с помощью модуля Bluetooth	Кабельная сеть управления с помощью системы Modbus	Беспроводная сеть управления с помощью модуля Wi-Fi на базе протокола 802.15.4
Максимальное количество подключенных электроприводов, шт
50	32	32
Радиус действия сети, м
20	1200	От 50 до 1600 без ретрансляторов: каждый электропривод одновременно принимает и излучает сигнал сети, что позволяет избежать помех, таких как стены.
Доступные функции управления
Вы можете открыть или закрыть кран, а также остановить работу электропривода, контролировать положение заслонки, считывать параметры устройства и получать уведомления об ошибке.	Благодаря технологии Plug and Play вы можете устанавливать связь электроприводами и управлять устройствами, программировать их работу и получать сообщения об ошибках максимально быстро.	Благодаря технологии Plug and Play вы можете устанавливать связь электроприводами и управлять устройствами, программировать их работу и получать сообщения об ошибках максимально быстро.
Дистанционное управление
Посредством любых гаджетов IOS или Android.	Посредством панели управления, ПК и любых гаджетов IOS или Android.	Посредством панели управления, ПК и любых гаджетов IOS или Android. Доступно 12 каналов связи.
Возможность ручного управления в режиме работы сети
Нет	Да	Да


Беспроводная сеть управления с помощью модуля Bluetooth
Максимальное количество подключенных электроприводов, шт
50
Радиус действия сети, м
20
Доступные функции управления
Вы можете открыть или закрыть кран, а также остановить работу электропривода, контролировать положение заслонки, считывать параметры устройства и получать уведомления об ошибке.
Дистанционное управление
Посредством любых гаджетов IOS или Android.
Возможность ручного управления в режиме работы сети
Нет


Кабельная сеть управления с помощью системы Modbus
Максимальное количество подключенных электроприводов, шт
32
Радиус действия сети, м
1200
Доступные функции управления
Благодаря технологии Plug and Play вы можете устанавливать связь электроприводами и управлять устройствами, программировать их работу и получать сообщения об ошибках максимально быстро.
Дистанционное управление
Посредством панели управления, ПК и любых гаджетов IOS или Android.
Возможность ручного управления в режиме работы сети
Да


Беспроводная сеть управления с помощью модуля Wi-Fi на базе протокола 802.15.4
Максимальное количество подключенных электроприводов, шт
32
Радиус действия сети, м
От 50 до 1600 без ретрансляторов: каждый электропривод одновременно принимает и излучает сигнал сети, что позволяет избежать помех, таких как стены.
Доступные функции управления
Благодаря технологии Plug and Play вы можете устанавливать связь электроприводами и управлять устройствами, программировать их работу и получать сообщения об ошибках максимально быстро.
Дистанционное управление
Посредством панели управления, ПК и любых гаджетов IOS или Android. Доступно 12 каналов связи.
Возможность ручного управления в режиме работы сети
Да

Свернуть таблицу Развернуть таблицу

Максимальное рабочее давление в зависимости от температуры перекачиваемой жидкости

Потеря давления в зависимости от скорости протока

Модели:

d16 мм:
BDREBK1YA0160 /
BDREBK1YA016V
d20 мм:
BDREBK1YA0200 /
BDREBK1YA020V
d25 мм:
BDREBKY1A0250 /
BDREBKY1A025V
d32 мм:
BDREBKY1A0320 /
BDREBKY1A032V
d40 мм:
BDREBKY1A0400 /
BDREBKY1A040V

d50 мм:
BDREBKY1A0500 /
BDREBKY1A050V
d63 мм:
BDREBKY1A0630 /
BDREBKY1A063V
d75 мм:
BDREBKY1A0750 /
BDREBKY1A075V
d90 мм:
BDREBK1YA0900 /
BDREBK1YA090V
d110 мм:
BDREBK1YA1100 /
BDREBK1YA110V

Технические характеристики

Модель	d16 мм	d20 мм	d25 мм	d32 мм	d40 мм	d50 мм	d63 мм	d75 мм	d90 мм	d110 мм
Максимальная скорость протока, л/мин	190	190	380	700	1000	1700	3200	7000	7000	10 000
Крутящий момент при максимальном давлении, Нм	1.5	1.5	2	3	5	7	10	24	24	30
Вес, г	2465	2465	2568	2615	2616	3145	3137	6389	6305	9073
Модель электропривода	J4C S-20							J4C S-35
Максимальный крутящий момент блокировки, Нм	25							38
Максимальный рабочий крутящий момент, Нм	20							35
Материал главного вала (стержня)	Антикоррозийный полиамид							Нержавеющая сталь
Материал корпуса и крышки	Антикоррозийный полиамид
Материал шестерней	Нержавеющая сталь и полиамид
Рабочий цикл мотора, %	75
Максимальный рабочий угол, °	от 0 до 270
Класс изоляции	B
Класс энергоэффективности по стандарту IEC 60034	S4
Диапазон переменного/постоянного тока блока питания (AC/DC), В	от 24 до 240 / от 24 до 135
Время полного открытия/закрытия крана, с	9
Тип контактов концевого выключателя	4 SPST NO micro
Мощность автоматического нагревателя, Вт	3.5
Большой кабельный разъем	DIN EN 175301-803, форма A
Малый кабельный разъем	DIN43650, тип C
Степень пылевлагозащиты по стандарту IEC 60529	IP67
Рабочая температура окружающей среды, °C	от - 20 до +60
Номинальное давление, бар	16
Диапазон рабочей температуры воды, °C	от 0 до +60
Режимы управления	Ручной и автоматический
Материал клапана	PVC-U
Материал уплотнительных колец	EPDM или FPM
Материал седла шара	PTFE
Материал соединительных муфт	PVC-U
Материал шарового крана	PVC-U
Соединение шарового крана с трубой и фитингами	Клеевое
Стандарт соединения шарового крана с электроприводом	ISO 5211

Свернуть таблицу Развернуть таблицу

Модель	d16 мм	d20 мм	d25 мм
Максимальная скорость протока, л/мин	190	190	380
Крутящий момент при максимальном давлении, Нм	1.5	1.5	2
Вес, г	2465	2465	2568
Модель электропривода	J4C S-20
Максимальный крутящий момент блокировки, Нм	25
Максимальный рабочий крутящий момент, Нм	20
Материал главного вала (стержня)	Антикоррозийный полиамид
Материал корпуса и крышки	Антикоррозийный полиамид
Материал шестерней	Нержавеющая сталь и полиамид
Рабочий цикл мотора, %	75
Максимальный рабочий угол, °	от 0 до 270
Класс изоляции	B
Класс энергоэффективности по стандарту IEC 60034	S4
Диапазон переменного/постоянного тока блока питания (AC/DC), В	от 24 до 240 / от 24 до 135
Время полного открытия/закрытия крана, с	9
Тип контактов концевого выключателя	4 SPST NO micro
Мощность автоматического нагревателя, Вт	3.5
Большой кабельный разъем	DIN EN 175301-803, форма A
Малый кабельный разъем	DIN43650, тип C
Степень пылевлагозащиты по стандарту IEC 60529	IP67
Рабочая температура окружающей среды, °C	от - 20 до +60
Номинальное давление, бар	16
Диапазон рабочей температуры воды, °C	от 0 до +60
Режимы управления	Ручной и автоматический
Материал клапана	PVC-U
Материал уплотнительных колец	EPDM или FPM
Материал седла шара	PTFE
Материал соединительных муфт	PVC-U
Материал шарового крана	PVC-U
Соединение шарового крана с трубой и фитингами	Клеевое
Стандарт соединения шарового крана с электроприводом	ISO 5211

Модель	d32 мм	d40 мм	d50 мм
Максимальная скорость протока, л/мин	700	1000	1700
Крутящий момент при максимальном давлении, Нм	3	5	7
Вес, г	2615	2616	3145
Модель электропривода	J4C S-20
Максимальный крутящий момент блокировки, Нм	25
Максимальный рабочий крутящий момент, Нм	20
Материал главного вала (стержня)	Антикоррозийный полиамид
Материал корпуса и крышки	Антикоррозийный полиамид
Материал шестерней	Нержавеющая сталь и полиамид
Рабочий цикл мотора, %	75
Максимальный рабочий угол, °	от 0 до 270
Класс изоляции	B
Класс энергоэффективности по стандарту IEC 60034	S4
Диапазон переменного/постоянного тока блока питания (AC/DC), В	от 24 до 240 / от 24 до 135
Время полного открытия/закрытия крана, с	9
Тип контактов концевого выключателя	4 SPST NO micro
Мощность автоматического нагревателя, Вт	3.5
Большой кабельный разъем	DIN EN 175301-803, форма A
Малый кабельный разъем	DIN43650, тип C
Степень пылевлагозащиты по стандарту IEC 60529	IP67
Рабочая температура окружающей среды, °C	от - 20 до +60
Номинальное давление, бар	16
Диапазон рабочей температуры воды, °C	от 0 до +60
Режимы управления	Ручной и автоматический
Материал клапана	PVC-U
Материал уплотнительных колец	EPDM или FPM
Материал седла шара	PTFE
Материал соединительных муфт	PVC-U
Материал шарового крана	PVC-U
Соединение шарового крана с трубой и фитингами	Клеевое
Стандарт соединения шарового крана с электроприводом	ISO 5211

Модель	d63 мм	d75 мм	d90 мм
Максимальная скорость протока, л/мин	3200	7000	7000
Крутящий момент при максимальном давлении, Нм	10	24	24
Вес, г	3137	6389	6305
Модель электропривода	J4C S-20	J4C S-35
Максимальный крутящий момент блокировки, Нм	25	38
Максимальный рабочий крутящий момент, Нм	20	35
Материал главного вала (стержня)	Антикоррозийный полиамид Антикорро- зийный полиамид	Нержавеющая сталь
Материал корпуса и крышки	Антикоррозийный полиамид
Материал шестерней	Нержавеющая сталь и полиамид
Рабочий цикл мотора, %	75
Максимальный рабочий угол, °	от 0 до 270
Класс изоляции	B
Класс энергоэффективности по стандарту IEC 60034	S4
Диапазон переменного/постоянного тока блока питания (AC/DC), В	от 24 до 240 / от 24 до 135
Время полного открытия/закрытия крана, с	9
Тип контактов концевого выключателя	4 SPST NO micro
Мощность автоматического нагревателя, Вт	3.5
Большой кабельный разъем	DIN EN 175301-803, форма A
Малый кабельный разъем	DIN43650, тип C
Степень пылевлагозащиты по стандарту IEC 60529	IP67
Рабочая температура окружающей среды, °C	от - 20 до +60
Номинальное давление, бар	16
Диапазон рабочей температуры воды, °C	от 0 до +60
Режимы управления	Ручной и автоматический
Материал клапана	PVC-U
Материал уплотнительных колец	EPDM или FPM
Материал седла шара	PTFE
Материал соединительных муфт	PVC-U
Материал шарового крана	PVC-U
Соединение шарового крана с трубой и фитингами	Клеевое
Стандарт соединения шарового крана с электроприводом	ISO 5211

Модель	d110 мм
Максимальная скорость протока, л/мин	10 000
Крутящий момент при максимальном давлении, Нм	30
Вес, г	9073
Модель электропривода	J4C S-35
Максимальный крутящий момент блокировки, Нм	38
Максимальный рабочий крутящий момент, Нм	35
Материал главного вала (стержня)	Нержавеющая сталь
Материал корпуса и крышки	Антикоррозийный полиамид
Материал шестерней	Нержавеющая сталь и полиамид
Рабочий цикл мотора, %	75
Максимальный рабочий угол, °	от 0 до 270
Класс изоляции	B
Класс энергоэффективности по стандарту IEC 60034	S4
Диапазон переменного/постоянного тока блока питания (AC/DC), В	от 24 до 240 / от 24 до 135
Время полного открытия/закрытия крана, с	9
Тип контактов концевого выключателя	4 SPST NO micro
Мощность автоматического нагревателя, Вт	3.5
Большой кабельный разъем	DIN EN 175301-803, форма A
Малый кабельный разъем	DIN43650, тип C
Степень пылевлагозащиты по стандарту IEC 60529	IP67
Рабочая температура окружающей среды, °C	от - 20 до +60
Номинальное давление, бар	16
Диапазон рабочей температуры воды, °C	от 0 до +60
Режимы управления	Ручной и автоматический
Материал клапана	PVC-U
Материал уплотнительных колец	EPDM или FPM
Материал седла шара	PTFE
Материал соединительных муфт	PVC-U
Материал шарового крана	PVC-U
Соединение шарового крана с трубой и фитингами	Клеевое
Стандарт соединения шарового крана с электроприводом	ISO 5211

Свернуть таблицу Развернуть таблицу

Общее описание PVC-U

Непластифицированный поливинилхлорид (PVC-U) представляет собой соединение высокого качества с минимальной требуемой прочностью (MRS) не менее 25 Н/мм².

Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 0 до +60 ˚С. Фитинги ПВХ с клеевым соединением выдерживают давление до 16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается.

Фитинги ПВХ могут использоваться для объектов водоснабжения, водоподготовки и канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов с температурой более 65 ˚С.

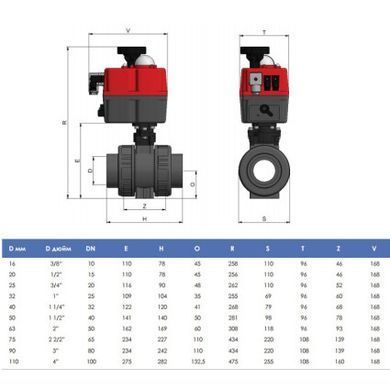

Основные размеры

Модель	d, мм	L, мм	Z, мм	E, мм	C1, мм	C2, мм	C3, мм	H1, мм	H2, мм	H3, мм
d16 мм	16	14.5	51	49	110	51	130	25	58	169
d20 мм	20	16	48	49	110	51	130	25	58	169
d25 мм	25	19	54	60	110	51	130	31	65	169
d32 мм	32	22	62	69	110	51	130	35	74.5	169
d40 мм	40	26	69	80	110	51	130	41	82	169
d50 мм	50	31	81	96	110	51	130	50	90	169
d63 мм	63	39	94	116	110	51	130	62	102.5	169
d75 мм	75	44	141	167	110	51	130	84	117.5	196
d90 мм	90	51	140	167	110	51	130	84	117.5	196
d110 мм	110	61	162	209	110	51	130	105	139.5	196

Модель	d, мм	L, мм	Z, мм
d16 мм	16	14.5	51
d20 мм	20	16	48
d25 мм	25	19	54
d32 мм	32	22	62
d40 мм	40	26	69
d50 мм	50	31	81
d63 мм	63	39	94
d75 мм	75	44	141
d90 мм	90	51	140
d110 мм	110	61	162

Модель	E, мм	C1, мм	C2, мм
d16 мм	49	110	51
d20 мм	49	110	51
d25 мм	60	110	51
d32 мм	69	110	51
d40 мм	80	110	51
d50 мм	96	110	51
d63 мм	116	110	51
d75 мм	167	110	51
d90 мм	167	110	51
d110 мм	209	110	51

Модель	C3, мм	H1, мм	H2, мм
d16 мм	130	25	58
d20 мм	130	25	58
d25 мм	130	31	65
d32 мм	130	35	74.5
d40 мм	130	41	82
d50 мм	130	50	90
d63 мм	130	62	102.5
d75 мм	130	84	117.5
d90 мм	130	84	117.5
d110 мм	130	105	139.5

Модель	H3, мм
d16 мм	169
d20 мм	169
d25 мм	169
d32 мм	169
d40 мм	169
d50 мм	169
d63 мм	169
d75 мм	196
d90 мм	196
d110 мм	196

Свернуть таблицу Развернуть таблицу

Разборная схема шарового крана

№	Деталь	Количество деталей Кол., дет.
1	Муфта из PVC-U	2
2	Патрубок из PVC-U	2
3	Уплотнительное кольцо из EPDM или FPM в зависимости от выбранной модели	2
4	Держатель уплотнителя из PVC-U	1
5	Уплотнительное кольцо корпуса из EPDM или FPM в зависимости от выбранной модели	1
6	Уплотнительное кольцо седла шара из EPDM или FPM в зависимости от выбранной модели	2
7	Седло шара из PTFE	2
8	Шар из PVC-U	1
9	Шток из PVC-U	1
10	Уплотнительное кольцо штока из EPDM или FPM в зависимости от выбранной модели	2
11	Электропривод	1
12	Корпус из PVC-U	1
13	Резьбовая вставка из латуни (только для моделей от d16 до d63)	2

Схема установки

Сертификация

Пример использования крана Effast с электроприводом в трубопроводе бассейна

1 Бассейн
2 Насос Hayward серии HCP
3 Фильтр Hayward серии HCF ARTIC
4 Шаровый кран Effast с электроприводом
5 Система обеззараживания Sugar Valley Aquascenic HD
6 Средство для коррекции рН
7 Дозирующий насос реагента рН

Функции крана Effast с электроприводом в системе пятикрановой обвязки в трубопроводе бассейна

Фильтрация:
краны 1 и 5 открыты
краны 2, 3 и 4 закрыты
Обратная промывка фильтра:
краны 2 и 3 открыты
краны 1, 4 и 5 закрыты
Отведение грязной воды после обратной промывки в канализацию:
краны 1 и 4 открыты
краны 2, 3 и 5 закрыты
Отведение воды из бассейна в канализацию без фильтрации:
краны 1 и 3 открыты
краны 2, 4 и 5 закрыты

Сфера применения

Питьевое водоснабжение
Бассейны и SPA
Фонтаны и сливные системы
Сельское хозяйство и системы орошения
Промышленность и системы напорных трубопроводов

Войти с помощью

Оцените товар

Отправить

		Количество	Стоимость
	Есть скидка по купону?
Итого 0 грн Оформить заказ
