Количество, шт |
Название запчасти |
Артикул |
| 101 |
1 |

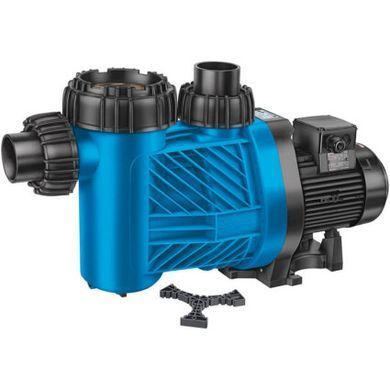

Корпус насоса для BADU Prime 40 |
292.1510.159 |
| 113 |
1 |
Станина насоса |
292.1511.300 |
| 143 |
1 |
Корзина префильтра |
292.1514.302 |
| 160.1 |
1 |
Прозрачная крышка префильтра |
292.1516.012 |
| 160.2 |
1 |
Резьбовая муфта крышки префильтра насоса |
292.1516.022 |
| 161.2 |
1 |
Задняя крышка-фланец насоса |
292.1516.120 |
| 174.2 |
1 |
Диффузор |
290.2017.425 |
| 174.3 |
1 |
Кольцо диффузора |
290.2017.424 |
| 174.4 |
1 |
Центрирующее кольцо диффузора |
290.2017.421 |
| 230 |
1 |
Крыльчатка 129х8.5 мм |
292.1723.014 |
| 412.1 |
1 |
Уплотнительное кольцо для крышки префильтра, 148х6.5 мм |
292.1541.210 |
| 412.2 |
1 |
Уплотнительное кольцо для задней крышки насоса, 240х6.5 мм |
292.1541.226 |
| 412.4 |
1 |
Уплотнительное кольцо для сливной заглушки, 11х2.5 мм |
230.2002.062 |
| 412.5 |
1 |
Уплотнительное кольцо для диффузора, 123.19х5.33 мм |
292.0341.210 |
| 412.6 |
1 |
Уплотнительное кольцо для винта крепления крыльчатки насоса, 16.9х2.75 мм |
292.3541.222 |
| 412.11 |
2 |
Уплотнительное кольцо соединительной муфты, 97.8х5.33 мм |
292.1141.255 |
| 412.51 |
1 |
Уплотнительное кольцо диффузора, 145.8х2.5 мм |
290.2041.251 |
| 433 |
1 |
Сальник насоса, 20 мм |
292.0343.310 |
| 507 |
1 |
Шайба вала электродвигателя насоса, 18х45х4 мм |
292.0850.702 |
| 554.1 |
12 |
Шайба винта крепления электродвигателя к станине насоса, d=8.4 мм, A2 |
587.1250.802 |
| 554.2 |
4 |
Шайба винта крепления электродвигателя к станине насоса, d=8.4 мм, A2 |
587.1250.802 |
| 582 |
1 |
Сливная крышка, G 3/8 |
292.1658.200 |
| 592 |
2 |
Пластина 26х11х2.5 мм |
587.1250.802 |
| 595 |
1 |
Резиновая опора электродвигателя насоса, 10x12.5x27 мм |
290.1259.500 |
| 595.1 |
1 |
Резиновая опора электродвигателя насоса, 10x12.5x27 мм |
292.1259.500 |
| 721 |
2 |
Соединительная муфта с гайкой, d=90 мм |
290.2072.111 |
| 800 |
1 |
Электродвигатель насоса 2.2 кВт, 380 В |
297.0220.010 |
| 894 |
1 |
Подставка мотора |
292.1589.400 |
| 894.1 |
6 |
Гнездо для резиновой опоры электродвигателя насоса |
292.0389.410 |
| 900 |
14 |
Болт корпуса насоса, 7x48.4 мм, A2 |
292.1690.002 |
| 900.1 |
3 |
Шуруп диффузора, 5.5x22 мм, A2 |
587.9825.522 |
| 900.2 |
2 |
Шуруп корпуса насоса, 4x16 мм, A2 |
290.2090.020 |
| 903 |
1 |
Сливная заглушка, G 1/4" |
292.3591.201 |
| 914.2 |
4 |
Винт крепления электродвигателя к станине насоса, M8x40, A2 |
587.9120.841 |
| 922 |
1 |
Гайка крыльчатки, M 12 |
292.3592.202 |
| 412.11+721 |
1 |
Комплект подключения |
290.2072.126 |
| |
1 |
Ключ для крышки префильтра |
290.2099.800 |
| |
1 |
Ремкомплект уплотнительных колец |
292.1541.299 |
