Система перистальтических дозирующих насосов AquaViva pH+H2O2 - это идеальный вариант для точного дозирования химии в бассейн без участия человека. Система самостоятельно контролирует и регулирует уровень pH и концентрацию активного кислорода в бассейнах объемом до 250 000 л. Пропорциональный режим дозирования выполняется автоматически на основании показателей датчиков рН и температуры. Ручная настройка производительности выполняется с помощью цифрового LCD-дисплея.

Производительность: до 1.5 л/ч
Допустимое давление в системе трубопровода: до 1.5 бар

Идеальное решение для
простого и быстрого
ухода за водой:
насос самостоятельно
добавляет химию в бассейн
Для бассейнов объемом до 250 м³
Надежность и долговечность
Суперпрочные трубки из Santoprene, стойкие к химреагентам
Анализ pH для автодозации pH+, pH-
Автодозация H₂O₂ с поправкой
на температуру
Датчик pH и датчик температуры
в комплекте
Сделано в Италии

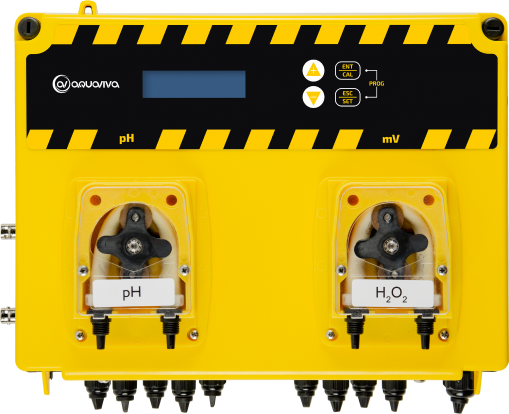

Система перистальтических дозирующих насосов
Aquaviva pH+H₂O₂ 1.5л/ч + набор pH

Система перистальтических дозирующих насосов AquaViva pH+H₂O₂ - это идеальное решение для точного дозирования химии в бассейн без участия человека. Это высокотехнологичное оборудование, которое контролирует и автоматически поддерживает уровень pH и концентрацию активного кислорода в бассейнах объемом до 250 000 л.

Система оборудована LCD-дисплеем, что позволяет вручную регулировать производительность до 1.5 л/час. Регулировать можно через настройки меню или использовать систему автоматической пропорциональной дозации согласно сигналу датчиков рН и температуры. Это позволяет настроить дозацию активного кислорода и реагентов для коррекции pH в нужном объеме. Датчик pH, датчик температуры и калибровочный раствор pH поставляются в комплекте с системой насосов.

Уникальная геометрия насоса позволяет исключить повреждение сверхпрочной трубки из сантопрена. Уровень пылевлагозащиты IP65 гарантирует надежную и долговечную работу устройства.

Тип насосов:
перистальтические
Производительность:
до 1.5 л/ч
Допустимое давление в системе трубопровода:
до 1.5 бар

Цифровая панель управления с LCD-экраном
Гибкая настройка

Интуитивное меню для автодозирования: режим постоянной или пропорциональной дозации

Дозирующий насос для коррекции уровня pH
Дозирующий насос для дозации H₂O₂

Сверхпрочные и долговечные трубки из сантопрена, стойкие к химреагентам
Автодозация

Автоматическое добавление необходимой дозы реагентов по текущим показаниям воды

Что такое pH?

pH - это водородный показатель, характеризующий концентрацию свободных ионов водорода в воде. Этот баланс может быть нарушен, что приводит к изменению уровня рН. Уровень pH отвечает за свойства и качество воды. Оптимальным показателем уровня pH воды в бассейне считается промежуток от 7.2 до 7.4. Такую воду еще называют нейтральной. Если показатель будет выше 7.4, то вода будет иметь щелочную реакцию, а при пониженном показателе, меньше 7.2 – кислую.

При помощи электрода pH дозирующий насос выполняет анализ уровня кислотно-щелочного баланса воды. На основе полученных данных насос самостоятельно добавляет в бассейн необходимый объем реагента для повышения или понижения pH до нужного уровня по заданным настройкам.

Что такое H2O2?

Жидкий дезинфектант AquaDoctor WaterShock O2 предназначен для первичной (шоковой) и регулярной дезинфекции воды в бассейне. Эффективно и быстро уничтожает бактерии, грибки, вирусы и другие органические вещества, вызывающие помутнение и загрязнение воды.

Не содержит хлора и фосфатов - не раздражает глаза и слизистые, не сушит волосы и кожу, не оставляет неприятный запах, не вредит здоровью человека.*
*При условии дозировки согласно инструкции на химреагенте
Универсальность - рекомендован для всех типов бассейнов и применяется при любой жесткости воды, не обесцвечивает поверхности из полиэстера или винила.
Нейтральность - не влияет на уровень pH воды.

Программирование насоса pH

Для запуска насоса pH удерживайте нажатыми кнопки CAL и SET в течение 3 секунд.

На дисплее появится меню, позволяющее выбрать насос pH и произвести его настройки:

Требуемый уровень pH: от 0 до 14.
Тип настройки: повышение кислотности или щелочности.
Допустимое время дозирования: от 1 до 240 минут.
Тип дозирования: пропорциональное, ручная прокачка Вкл/Выкл или прокачка в ограниченном диапазоне.
Настройки аварийного сигнала тревоги.

Автоматический режим дозирования pH:
всегда кристально-чистая вода

Система перистальтических дозирующих насосов Aquaviva pH+H₂O₂ производит анализ показателей электродов pH. На основании этих показателей насосы автоматически дозируют реагенты в нужной пропорции. Таким образом обеспечивается постоянный контроль pH без участия человека. Пропорциональная дозация производится в режиме Pro Band, постоянная - в режиме ON/OF.

Высокое качество воды в бассейне остается стабильным даже при изменении внешних факторов: солнечная активность, дождь или увеличение количества купающихся людей.

Программирование насоса H2O2

Для запуска насоса H₂O₂ удерживайте нажатыми кнопки CAL и SET в течение 3 секунд.

На дисплее появится меню, позволяющее выбрать насос H₂O₂ и произвести его настройки:

Размер трубки дозирования: 3x7 мм или 6x10 мм. Система автоматически рассчитает необходимый объем жидкости без изменения остальных параметров дозации.
Уровень концентрации H₂O₂: от 1 до 4 см³/м³ или от 1 до 15 см³/м³ соответственно выбранному типоразмеру трубки.
Производительность циркуляционного насоса, установленного в системе трубопровода бассейна: от 2 до 100 м³/ч.
Цикличность дозации: интервальная настройка позволяет запрограммировать чередование интервалов дозации и остановки насоса по заданному времени.

Дозирующий насос самостоятельно рассчитывает объем реагента для достижения запрограммированного уровня концентрации H₂O₂ в бассейне.

Регулировка концентрации H2O2 с поправкой на температуру воды

Чем выше температура воды в бассейне, тем больше H₂O₂ требуется для обеспечения достаточного уровня дезинфекции.

В комплекте с насосом поставляется датчик температуры. Насос учитывает температуру воды во время дозации и корректирует время подачи реагента для стабильного поддержания необходимой концентрации дезинфектанта.

Tемпература (°C)	<12	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	>30
Время (%)	35	35	40	45	50	55	60	65	70	75	80	85	90	95	100	110	120	130	140	150	150

Tемп. °C	Время (%)
<12	35
12	35
13	40
14	45
14	45
15	50
16	55
17	60
18	65
19	70
20	75
21	80
22	85
23	90
24	95
25	100
26	110
27	120
28	130
29	140
30	150
>30	150

Как рассчитать концентрацию H2O2?

Перед запуском дозирования H₂O₂ необходимо убедиться, что уровень pH воды в бассейне лежит в пределах нормы - от 7.2 до 7.4, и провести шоковую обработку воды активным кислородом.

Для этого необходимое количество реагента нужно размешать в емкости с водой и равномерно добавить в бассейн по периметру. Объем жидкого дезинфектанта на основе активного кислорода AquaDoctor WaterShock O2 рассчитывается исходя из пропорции 100 мл препарата на 1 м³ воды в бассейне.

После шоковой обработки нужно запустить систему фильтрации на 6-8 часов и дождаться снижения уровня кислорода до нормы: от 4.5 до 8.0 мг/л.

После этого можно приступать к запуску дозирования H₂O₂. Рекомендованная норма H₂O₂ - 10-15 мл AquaDoctor Water Shock O2 на 1 м³ воды.

Проверяйте уровень концентрации кислорода в воде 1 раз в неделю. В случае отклонений от нормы вносите корректировки дозации.

Настройки экономии и безопасности

Специальные режимы повышают эффективность очистки воды, экономят расход реагентов, защищают оборудование от поломки и предотвращают сбои в дозации:

Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента.
Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Позволяет исключить передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода.*
*Рекомендуется проводить калибровку электрода не реже 1 раза в месяц.
OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки.

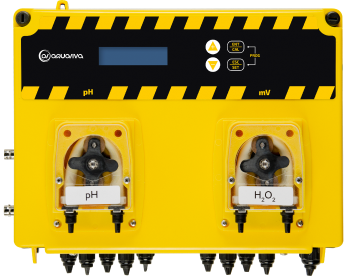

LCD-дисплей и панель управления

Цифровой дисплей обеспечивает доступ к управлению различными функциями системы насосов:

Выбор языка интерфейса.
Настройка калибровки датчиков pH и температуры.
Активация и настройка интервала в режиме OFA от 0 до 240 минут, режимов Pro Band и Alarm Band.
Отладка аварийного сигнала тревоги.
Активация и настройка типа дозации: постоянная или пропорциональная.
Выбор размера дозирующей трубки 3x7 мм или 6x10 мм: выполняется автоматический расчет дозы реагента с сохранением исходных параметров при замене трубки.
Настройка концентрации дозирования реагентов: для трубки 3x7 мм от 1 до 4 см³/м³, для трубки 6x10 мм - от 1 до 15 см³/м³. Выбор производительности циркулярного насоса доступен в диапазоне от 2 до 100 м³/ч.
Настройка компенсирующей температуры в пределах от 1 до 100° C. При подключенном датчике температуры компенсация осуществляется автоматически.
Активация датчика протока.

Функциональные системы дозирующих насосов

1 Подключение датчика pH разъемом BNC:
обеспечивает автоматический контроль кислотно-щелочного баланса воды. Датчик поставляется в комплекте с системой насосов.

2 Подключение температурного датчика PT100:
позволяет сделать поправку на температуру при дозировании pH: чем выше температура воды, тем ниже значение рН. Датчик поставляется в комплекте с системой.

3 4 Разъемы для датчиков уровня pH и H2O2:
насосы издают световой сигнал, когда заканчиваются жидкие реагенты. После сигнала работа насосов блокируется, продлевая срок их эксплуатации. Датчики поставляются в комплекте с системой насосов.

5 Подключение панели управления:
дисплей и клавиатура.

6 Подключение циркуляционного насоса:
предотвращает риск дозирования реагентов при отключении фильтрационного насоса. Циркулярный насос приобретается отдельно.

7 9 Подключение реле pH и H₂O₂ или внешнего насоса:
позволяет подключить дополнительный насос для увеличения дозации реагента. Дополнительные насосы приобретаются отдельно.

8 Подключение реле для подачи сигнала тревоги:
позволяет контролировать наличие реагента в удаленном режиме. Реле приобретается отдельно.

10 Подключение питания системы дозирующих насосов

11 Выключатель

12Предохранитель:
защищает насос от перепадов электроэнергии, препятствуя поломке.

13 14 Подключение питания насосов pH и H₂O₂

Характеристики

Тип насосов		Перистальтические
Материал узлов, контактирущих с реагентами		Трубки Santoprene
Тип дозирования		Постоянное и пропорциональное
Тип управления		LCD-дисплей
Регулировка частоты впрыска, впрыск/мин		Нет
Регулировка производительности насоса Н₂O₂, л/ч		Да, от 0.1 до 1.5 при программировании уровня концентрации
Регулировка производительности насоса pH, л/ч		Да, от 0.1 до 1.5 в режиме Pro Band
Подключение электродов pH		Да, датчик в комплекте
Диапазон анализа pH		от 0 до 14
Шаг измерения уровня pH		0.1
Подключение электродов Rx		Нет
Функция Pro Band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону		Да
Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится		Да
Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время		Да
Подключение датчика уровня жидкого реагента		Да, датчик в комплекте
Подключение датчика протока		Да, через фильтрующий насос
Подключение датчика температуры		Да, датчик в комплекте
Подключение выносной кнопки удаленного управления		Нет
Подключение водосчетчика с импульсным входом		Нет
Подключение к станции управления дозацией Aquaviva, мА		Нет
Задержка включения		Нет
Задержка калибровки		Нет
Сбор статистики		Нет
Таймер		Нет
Пароль		Да
Допустимое давление в трубопроводе, бар		до 1.5
Производительность, л/ч		до 1.5
Производительность с трубкой 6x10 мм, мл/м³		до 15
Производительность с трубкой 3x7 мм, мл/м³		до 4
Диаметр штуцерных соединений (внутренний/внешний), мм		4/6
Размер трубки перекачивания (внутренний/внешний), мм		4/6
Степень пылевлагозащиты		IP65
Материал корпуса		РР (ролики из PTFE)
Материал обратного клапана		FPM-EPDM
Питание, В		100-240
Мощность, Вт		10

Свернуть таблицу Развернуть таблицу

Габариты

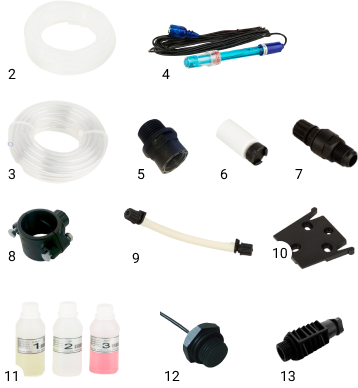

Комплектация

№	Название комплектующих	Количество, шт
1	Система насосов Aquaviva pH+H₂O₂	1
2	Всасывающий шланг PVC Crystal 4x6 мм, 4 м	2
3	Нагнетающий шланг PE 4×6 мм, 5 м	2
4	pH электрод SPH-1*	1
5	Переходник для инжекторного клапана	2
6	Донный всасывающий клапан FPM 3/8” GAS	2
7	Инжекторный клапан FPM 3/8”	2
8	Хомут-держатель для закрепления на трубе ½" Ø50 мм	2
9	Перистальтическая трубка 3x7 мм	1
10	Кронштейн	1
11	Буферные растворы pH 4, pH 7 и H2O	1
12	Датчик температуры	1
13	Держатель датчика PSS3	1

*ВАЖНО! Транспортировка и хранение электрода при минусовой температуре категорически запрещена

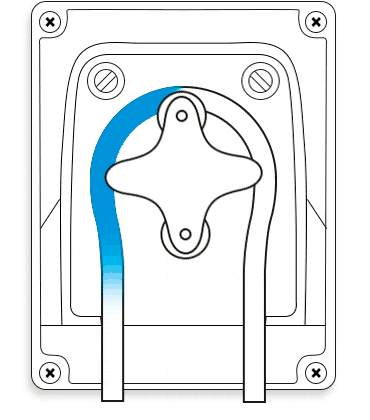

Принцип работы
перистальтических насосов

Принцип действия перистальтических насосов основан на передавливании эластичной трубки движущимися по окружности роликами. Жидкость затягивается через входящий клапан, а передавливание трубки на узких местах трека обеспечивает равномерное ее проталкивание в трубопровод бассейна.

В перистальтических дозирующих насосах перекачиваемые реагенты не контактируют с узлами и корпусом.

Это позволяет дозировать любые реагенты, не подвергая материалы износу. Трубка - единственная деталь, которая контактирует с реагентом. Она легко заменяется по истечению срока службы.

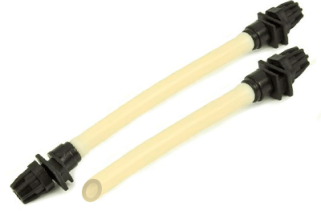

Трубки из сантопрена для дозирующих насосов Aquaviva

Сантопрен - это прочный материал, сочетающий в себе характеристики вулканизированного каучука и термопластов. По технологическим свойствам он близок к термореактивной резине EPDM.

Сантопрен устойчив к старению, истиранию, передавливанию и скручиванию. Трубки из сантопрена идеально подходят для дозирования любых химических реагентов, включая хлор, щелочи и кислоты.

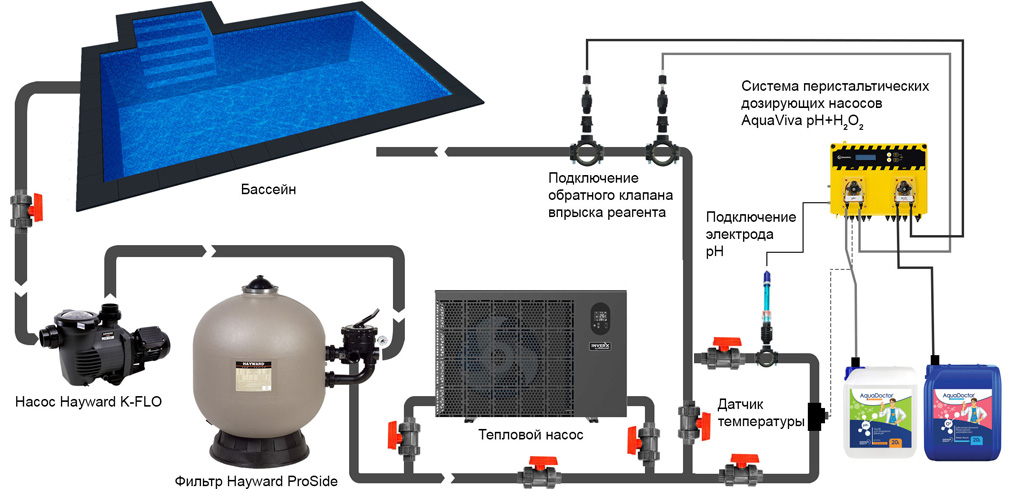

Схема установки

Заземление дозирующих насосов

Заземляющий электрод рекомендуется устанавливать в непосредственной близости от электродов pH, FreeCl или ORP. Это оборудование позволяет отводить остаточные (блуждающие) токи, которые могут давать сбои в работе станции дозации при замере pH, FreeCl и ORP. Также могут повреждаться металлические изделия, находящиеся в непосредственном контакте с водой бассейна (панели, оси валов насоса и т.д.).Ознакомиться детальнее

Бренд	AQUAVIVA
Вид насоса	Перистальтический
Рекомендуемый объем бассейна, м³	до 250
Производительность, л/ч	до 1.5
Регулировка	Автоматическа
Цифровая панель управления	Да
Возможности насоса	Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента. Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода. Режим OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки.
Постоянный режим дозирования	Да
Пропорциональный режим дозирования	Да
Дозирование по таймеру	Нет
Подключение датчика уровня	да (датчик идет в комплекте)
Подключение датчика протока	да (датчик приобретается отдельно)
Подключение датчика температуры	да (датчик приобретается отдельно)
Подключение водосчетчика с импульсным выходом	нет
Подключение выносной кнопки удаленного управления	нет
Подключение к станции управления дозацией	нет
Рекомендуемая высота всасывания, м	1.0
Максимальная высота всасывания, м	2.0
Количество фаз	1 (220-240 В)
Потребляемая мощность, Вт	10
Соединение	Внутреннее 4 мм / внешнее 6 мм
Степень защиты	IP65
Дополнительно	Система перистальтических дозирующих насосов Aquaviva pH+H2O2 Электрод pH Калибровочный раствор pH Датчик температуры Трубка всасывания PVC: 2 шт Трубка возврата PE: 2 шт Донный фильтр: 2 шт Хомут: 2 шт Инжекторный клапан впрыска: 2 шт Комплект фитингов и креплений Инструкция
Вес, кг	5.0
Гарантийный срок, мес.	24
Страна производства	Италия
