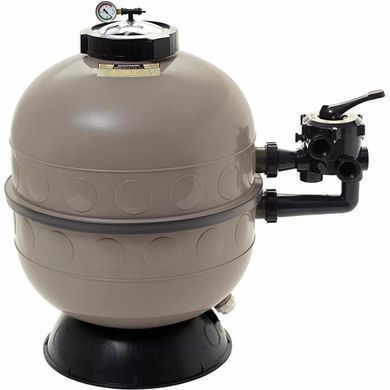

Фільтр Hayward ProSide S210SIE (9.5 м3/год, D500)

Пісочний фільтр Hayward ProSide S210SIE – це відмінний варіант для очищення приватних басейнів об'ємом до 38 000 л. Фільтр забезпечує механічну очистку води з тонкістю фільтрації до 40 мікрон. Корпус фільтра виконаний з поліетилену високої міцності. Стійкий до корозії і впливу ультрафіолету. Допускається установка на відкритому повітрі. Витримує тиск до 2 бар. Комплектується 6-позиційним клапаном перемикання режимів.

Продуктивність: 9.5 м³/год
Тип підключення: бокове
З'єднання: 1.5"

Робочий тиск до 2 бар
Високий ступінь очищення до 40 мкм
Підходить для солоної та морської води
Можливість установки на відкритому повітрі
Гарантія 2 роки
Зроблено у Франції

Фільтр Hayward ProSide S210SIE

Пісочний фільтр Hayward Pro S210SIE - це відмінне рішення для механічного очищення води в басейнах об'ємом до 38 000 л. Підходить для хлорованої, морської та солоної води.

Фільтр оснащено спеціальним 6-ходовим клапаном, який має вбудований індикатор каламутності, манометр та підключається збоку. Фільтруючий елемент - кварцовий або скляний пісок фракцією від 0.4 до 0.8 мм.

Фільтр може встановлюватися на відкритому повітрі. Корпус виконаний з литого під тиском поліетилену, стійкого до вологи, ультрафіолету та корозії. Запчастини всередині фільтра зроблені з міцного АБС пластика.

9.5 м³/год
Продуктивність
500 мм
Діаметр фільтра
до 38 000 л
Рекомендований об’єм басейну
6-ходовий клапан
В комплекті

Конструктивні особливості
фільтрів Hayward серії ProSide SIE

Матеріал корпуса
поліетилен
Посилена конструкція
корпус литий під тиском, зварений термоплавленням
Лита платформа,
стійка до корозії

6-ходовий клапан
з манометром та індикатором каламутності води
Швидкий доступ
до заміни піску
Легкість відкриття дренажного клапана

Матеріал корпуса
поліетилен
Посилена конструкція
корпус литий під тиском, зварений термоплавленням
Лита платформа,
стійка до корозії
6-ходовий клапан
з манометром та індикатором каламутності води
Швидкий доступ
до заміни піску
Легкість відкриття дренажного клапана

Функціональні особливості шостиходового клапана для фільтрів Hayward серії ProSide SIE

1 ФІЛЬТР (FILTER) - фільтрація води.
2 ЗВОРОТНА ПРОМИВКА (BACKWASH) - режим очищення фільтра. Запуск необхідний, коли тиск на манометрі перевищує початковий тиск на 0.7 бар.
3 ПРОМИВКА (RINSE) - режим зливу в каналізацію забрудненої води після зворотної промивки фільтра.
4 ЗЛИВ (WASTE) - прямий злив води з басейну в каналізацію без фільтрації. Використовується для зниження рівня води в басейні.
5 РЕЦИРКУЛЯЦІЯ (RECIRCULATE) - вода циркулює, минаючи фільтр, для швидкого розподілу хімічних продуктів, або коли вдаються до ударного хлорування.
6 ЗАКРИТО (CLOSED) - припинення циркуляції води між фільтром та насосом.

Технічні характеристики
фільтрів Hayward серії ProSide SIE

Модель	S160SIE	S240SIE	S210SIE
Продуктивність, м³/год	6	14	9.5
Максимальний робочий тиск, бар	2	2	2
Площа фільтрації, м²	0.12	0.28	0.19
Фракція піску, мм	від 0.4 до 0.8	від 0.4 до 0.8	від 0.4 до 0.8
Рекомендована маса піску для завантаження, кг	50	150	100
Шостиходовий клапан та манометр	Так	Так	Так
Робоча температура води, °C	50	50	50
Матеріал корпуса	Поліетилен	Поліетилен	Поліетилен

Модель	S210SIE
Продуктивність, м³/год	9.5
Максимальний робочий тиск, бар	2
Площа фільтрації, м²	0.19
Фракція піску, мм	від 0.4 до 0.8
Рекомендована маса піску для завантаження, кг	100
Шостиходовий клапан та манометр	Так
Робоча температура води, °C	50
Матеріал корпуса	Поліетилен

Модель	S160SIE
Продуктивність, м³/год	6
Максимальний робочий тиск, бар	2
Площа фільтрації, м²	0.12
Фракція піску, мм	від 0.4 до 0.8
Рекомендована маса піску для завантаження, кг	50
Шостиходовий клапан та манометр	Так
Робоча температура води, °C	50
Матеріал корпуса	Поліетилен

Модель	S240SIE
Продуктивність, м³/год	14
Максимальний робочий тиск, бар	2
Площа фільтрації, м²	0.28
Фракція піску, мм	від 0.4 до 0.8
Рекомендована маса піску для завантаження, кг	125
Шостиходовий клапан та манометр	Так
Робоча температура води, °C	50
Матеріал корпуса	Поліетилен

Згорнути таблицю Розгорнути таблицю

Основні розміри фільтрів Hayward серії ProSide SIE

Модель	S160SIE	S240SIE	S210SIE
A, мм	266	391	345
B, мм	391	516	470
C, мм	651	891	808
D, мм	503	503	503
Е, мм	453	653	553

Модель	S210SIE
A, мм	345
B, мм	470
C, мм	808
D, мм	503
Е, мм	553

Модель	S160SIE
A, мм	266
B, мм	391
C, мм	651
D, мм	503
Е, мм	453

Модель	S240SIE
A, мм	391
B, мм	516
C, мм	891
D, мм	503
Е, мм	653

Згорнути таблицю Розгорнути таблицю

Розбірна схема фільтра Hayward ProSide S210SIE

№	Назва деталі	Кількість, шт. К-сть, шт.	Код деталі
1+ 1.1 + 1.2 + 3	Кришка фільтра	1	500201000000
1.1 + 1.2 + 1.3	Регульований повітряний клапан	1	500211120300
2	Гайка кришки	1	500200020000
3	Ущільнювальне кільце	1	500200030000
4	Дренажний клапан	1	500413000400
6	Комплект з'єднувальних муфт	1	500201300013
7	Дифузор	1	500200070300
8	Сепаратор (x2)	8	500201120000
9	Кошик сепаратора	1	500203000000
15	Верхнє коліно дифузора	1	500204103000
16 + 9	Нижнє коліно дифузора	1	500203133200
19 + 20	Підставка	1	500200190000
25 + 26	Трубка повітряного клапана	1	500413002500
27	Клапан вибору режиму роботи	1	NKX250112011300

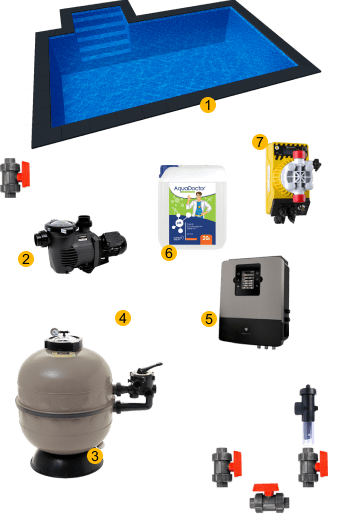

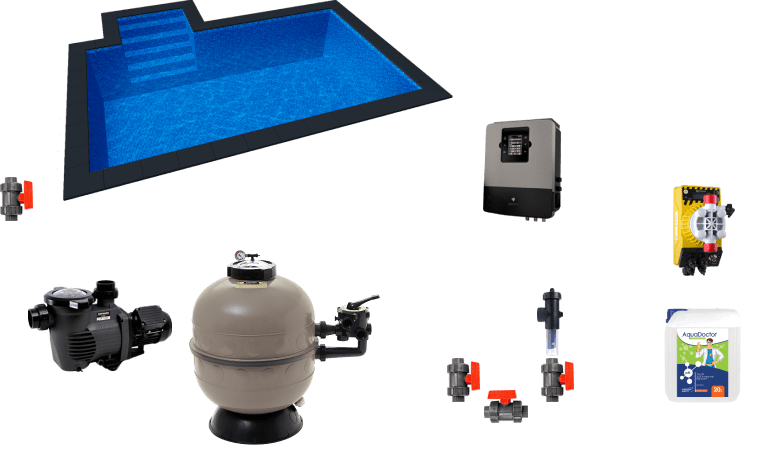

Схема установки фільтрів Hayward серії ProSide SIE

1 Басейн
2 Насос Hayward K-FLO
3 Фільтр Hayward серії ProSide SIE
4 Дренаж в каналізацію
5 Система знезараження Sugar Valley Aquascenic HD
6 Засіб для корекції рН
7 Дозуючий насос реагенту рН

Про компанію

Hayward ™ - один з провідних світових виробників обладнання для басейнів. Виробничі лінії компанії охоплюють понад 45 країн на трьох континентах з дилерською мережею більше ніж 3000 партнерів. Широкий асортимент продукції подано в таких напрямках: насоси, фільтри, роботи-пилососи, освітлення, протитечії, теплові насоси, обладнання для обробки та стерилізації води.

Уже понад 80 років, завдяки інноваційним ідеям та стратегічним розробкам, продукція Hayward є еталоном, що має попит в усьому світі. Головне завдання компанії - забезпечити максимальну ефективність роботи обладнання, щоб ваш басейн був чистим та доглянутим.

Hayward - це більше, ніж просто обладнання! Hayward - це злиття досвіду з передовими технологіями для підвищення якості продукції, що перевершує галузеві стандарти.

Бренд	HAYWARD
Призначення	Домашні басейни
Корпус фільтра	Поліетилен
Макс. об'єм басейну	38000
Діаметр фільтра, мм	500
Тонкість фільтрації	до 40 мікрон
Макс. пропускна спроможність, м³/год	9.5
Максимальний робочий тиск, Бар	2.0
Завантаження піску, кг	100.0
Фракція піску, мм	0.5 - 0.8
Тип підключення	Бічне
З'єднання	1.5"
Комплектація	Ємність фільтрувальна Вентиль 6-ти позиційний для фільтра Манометр Інструкція
Розмір	808х503 мм
Вага, кг	13.0
Гарантійний термін, міс.	24
Країна виробництва	Франція
