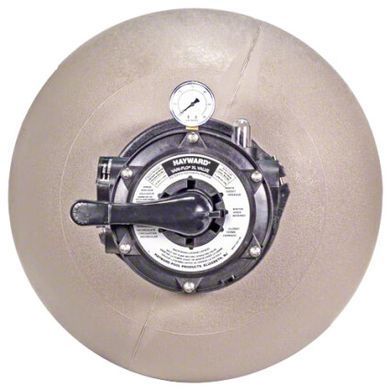

Фільтр Hayward ProTop S0310TXE (22 м3/год, D725)

В наявності

Артикул: 16132

Написати відгук

66 091 грн

В кредит

Замовити швидко

Файли

pdf

инструкция

0.9 МБ
pdf

разборная схема

99 КБ

Фільтр Hayward ProTop S0310TXE - це ідеальний варіант для очищення води в басейнах об'ємом до 90 000 л. Корпус фільтра виготовлений з термічно обробленого поліетилену великий міцності. Витримує тиск до 3.5 бар, стійкий до корозії і ультрафіолету. Фільтруючий елемент - кварцовий або скляний пісок дрібної фракції. Очищення води 40-50 мікрон. У комплекті поставляється шестиходовий клапан перемикання режимів Hayward.

Продуктивність: 22 м³/год.
Тип підключення: верхнє
Завантаження піску: 250 кг
З'єднання: 2" (63 мм)

Робочий тиск до 3.5 бар
Високий ступінь очищення
до 40-50 мкм
Можливість установки
на відкритому повітрі
Легкий монтаж
та обслуговування
Гарантія 2 роки
Зроблено у Франції

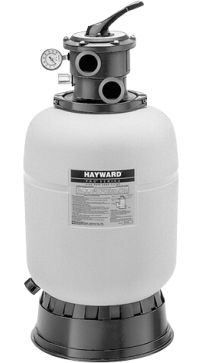

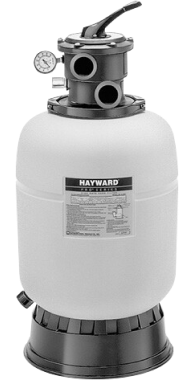

Фільтр Hayward ProTop S0310TXE

Пісочний фільтр Hayward ProTop S0310TXE призначений для механічного очищення хлорованої, морської та солоної води в приватних басейнах об'ємом до 90 м³.

Фільтр обладнаний шостиходовим клапаном з верхнім типом підключення. Клапан оснащений індикатором каламутності води та манометром для контролю тиску. В якості фільтруючого елемента використовується кварцовий або скляний пісок фракцією від 0.5 до 0.8 мм.

Завдяки стійкості фільтра до корозії, вологи та ультрафіолету, ви можете встановити фільтр на відкритому повітрі. Деталі всередині фільтруючої ємності виготовлені з міцного АБС пластика, а корпус фільтра - з литого під тиском поліетилену, звареного за технологією термоплавлення.

22 м³/год
Продуктивність
725 мм
Діаметр фільтра
до 90 000 л
Рекомендований
об’єм басейну
6-ходовий клапан
Верхній, в комплекті

Конструктивні особливості
фільтрів Hayward серії ProTop

Матеріал корпуса
поліетилен
Посилена конструкція
корпус литий під тиском, зварений термоплавленням
Лита платформа,
стійка до корозії

6-ходовий клапан
з манометром та індикатором каламутності води
Заміна піску
через верхній клапан
Легкість відкриття дренажного клапана

Матеріал корпуса
поліетилен
Посилена конструкція
корпус литий під тиском, зварений термоплавленням
Лита платформа,
стійка до корозії
6-ходовий клапан
з манометром та індикатором каламутності води
Заміна піску
через верхній клапан
Легкість відкриття дренажного клапана

Функціональні особливості
фільтрів Hayward серії ProTop

1 ФІЛЬТР (FILTER) - фільтрація води.
2 ЗВОРОТНА ПРОМИВКА (BACKWASH) - режим очищення фільтра. Запуск необхідний, коли тиск на манометрі перевищує початковий тиск на 0.7 бар.
3 ПРОМИВКА (RINSE) - режим зливу в каналізацію забрудненої води після зворотної промивки фільтра.
4 ЗЛИВ (WASTE) - прямий злив води з басейну в каналізацію без фільтрації. Використовується для зниження рівня води в басейні.
5 РЕЦИРКУЛЯЦІЯ (RECIRCULATE) - вода циркулює, минаючи фільтр, для швидкого розподілу хімічних продуктів, або коли застосовують шокове хлорування.
6 ЗАКРИТО (CLOSED) - припинення циркуляції води між фільтром та насосом.

Технічні характеристики
фільтрів Hayward серії ProTop

Модель	S166TXE	S210TXE	S244TXE	S0310TXE	S0360TXE
Продуктивність, м³/год	6	10	14	22	30
Максимальний робочий тиск, бар	3.5	3.5	3.5	3.5	3.5
Площа фільтрації, м²	0.12	0.2	0.28	0.45	0.64
Фракція піску, мм	0.5 - 0.8	0.5 - 0.8	0.5 - 0.8	0.5 - 0.8	0.5 - 0.8
Рекомендована маса піску для завантаження, кг	50	100	150	250	350
Шостиходовий клапан та манометр	Так	Так	Так	Так	Так
Робоча температура води, °С	40	40	40	40	40
Матеріал корпуса	поліетилен	поліетилен	поліетилен	поліетилен	поліетилен

Модель	S0310TXE
Продуктивність, м³/год	22
Максимальний робочий тиск, бар	3.5
Площа фільтрації, м²	0.45
Фракція піску, мм	0.5 - 0.8
Рекомендована маса піску для завантаження, кг	250
Шостиходовий клапан та манометр	Так
Робоча температура води, °С	40
Матеріал корпуса	поліетилен

Модель	S166TXE
Продуктивність, м³/год	6
Максимальний тиск, бар	3.5
Площа фільтрації, м²	0.12
Фракція піску, мм	0.5 - 0.8
Рекомендована маса піску для завантаження, кг	50
Шостиходовий клапан та манометр	Так
Робоча температура води, °С	40
Матеріал корпуса	поліетилен

Модель S210TXE

Продуктивність, м³/год	10
Максимальний тиск, бар	3.5
Площа фільтрації, м²	0.2
Фракція піску, мм	0.5 - 0.8
Рекомендована маса піску для завантаження, кг	100
Шостиходовий клапан та манометр	Так
Робоча температура води, °С	40
Матеріал корпуса	поліетилен

Модель S244TXE

Продуктивність, м³/год	14
Максимальний тиск, бар	3.5
Площа фільтрації, м²	0.28
Фракція піску, мм	0.5 - 0.8
Рекомендована маса піску для завантаження, кг	150
Шостиходовий клапан та манометр	Так
Робоча температура води, °С	40
Матеріал корпуса	поліетилен

Модель S0360TXE

Продуктивність, м³/год	30
Максимальний тиск, бар	3.5
Площа фільтрації, м²	0.64
Фракція піску, мм	0.5 - 0.8
Рекомендована маса піску для завантаження, кг	350
Шостиходовий клапан та манометр	Так
Робоча температура води, °С	40
Матеріал корпуса	поліетилен

Згорнути таблицю Розгорнути таблицю

Основні розміри фільтрів Hayward серії ProTop

Модель, мм	S166TXE	S210TXE	S244TXE	S0310TXE	S0360TXE
A	401	511	612	762	895
B	391	500	594	725	880
C	371	521	521	585	585
D	858	989	1097	1240	1374
E	598	729	837	934	1068

Модель, мм	S0310TXE
A	762
B	725
C	585
D	1240
Е	934

Модель, мм	S166TXE
A	401
B	391
C	371
D	858
Е	598

Модель, мм	S210TXE
A	511
B	500
C	521
D	989
Е	729

Модель, мм	S244TXE
A	612
B	594
C	521
D	1097
Е	837

Модель, мм	S0360TXE
A	895
B	880
C	585
D	1374
Е	1068

Згорнути таблицю Розгорнути таблицю

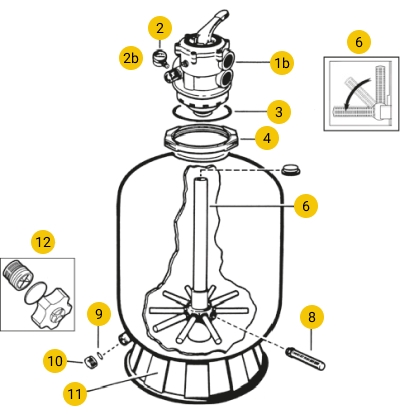

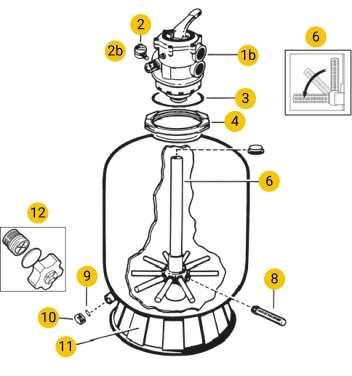

Розбірна схема
фільтра Hayward ProTop S0310TXE

№	Назва деталі	Кількість, Кіль. шт.	Код деталі
1	Клапан вибору режиму роботи	1	SP071620E
2	Манометр	1	ECX271261
3	Ущільнювальне кільце	1	GMX0600F
4	Хомут	1	SX0310N
6	Шарнір кріплення сепаратора	1	SX0310DA
8	Сепаратор (x10)	10	SX310HNPAK10
9	Прокладка	1	SX0180G
10	Зливна пробка	1	SX0180H
11	Підставка	1	SX0310J
12	Сітка зливного отвору	1	SX0200H
12	Зливна пробка	1	SX180LA

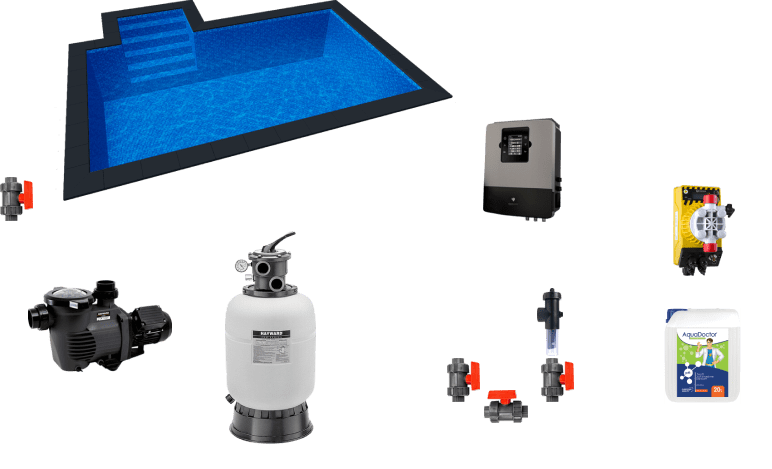

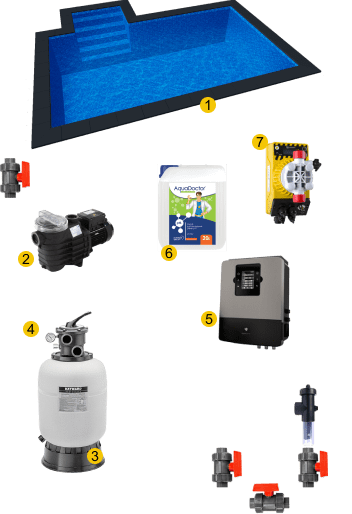

Схема установки фільтрів Hayward серії ProTop

Про компанію

Hayward ™ - один з провідних світових виробників обладнання для басейнів. Виробничі лінії компанії охоплюють понад 45 країн на трьох континентах з дилерською мережею більше ніж 3000 партнерів. Широкий асортимент продукції подано в таких напрямках: насоси, фільтри, роботи-пилососи, освітлення, протитечії, теплові насоси, обладнання для обробки та стерилізації води.

Уже понад 80 років, завдяки інноваційним ідеям та стратегічним розробкам, продукція Hayward є еталоном, що має попит в усьому світі. Головне завдання компанії - забезпечити максимальну ефективність роботи обладнання, щоб ваш басейн був чистим та доглянутим.

Hayward - це більше, ніж просто обладнання! Hayward - це злиття досвіду з передовими технологіями для підвищення якості продукції, що перевершує галузеві стандарти.

Бренд	HAYWARD
Призначення	Домашні басейни
Корпус фільтра	Поліетилен
Макс. об'єм басейну	90000
Діаметр фільтра, мм	725
Тонкість фільтрації	40-50 мікрон
Макс. пропускна спроможність, м³/год	22.0
Максимальний робочий тиск, Бар	3.5
Завантаження піску, кг	250.0
Фракція піску, мм	0.5 - 0.8
Тип підключення	Верхнє
З'єднання	2"
Комплектація	Ємність фільтрувальна Вентиль 6-ти позиційний для фільтра Манометр Інструкція
Розмір	1240х725 мм
Вага, кг	31.0
Гарантійний термін, міс.	24
Країна виробництва	Франція
