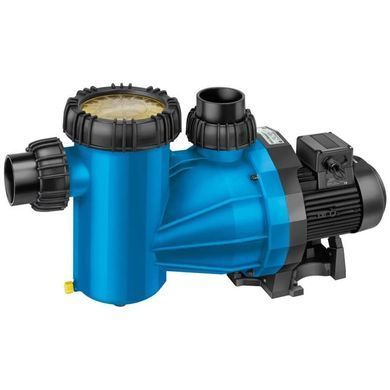

Название детали |
Кол-во |
Код детали |
| 101 + 143 + 160.1 + 160.2 + 412.1 + 582 |
Черная часть корпуса насоса с Ø подключения 90 мм (включает детали 101, 143, 160.1, 160.2, 412.1, 582) |
1 |
290.2010.113 |
| 101 + 143 + 160.1 + 160.2 + 412.1 + 582 |
Синяя часть корпуса насоса с Ø подключения 90 мм (включает детали 101, 143, 160.1, 160.2, 412.1, 582) |
1 |
290.2010.116 |
| 113 |
Фланец насоса |
1 |
290.2011.300 |
| 143 |
Корзина префильтра |
1 |
290.2014.300 |
| 160.1 |
Прозрачная крышка префильтра |
1 |
290.2016.010 |
| 160.2 |
Резьбовая муфта крышки префильтра насоса |
1 |
290.2016.020 |
| 161.2 |
Соединительная пластина диффузора |
1 |
290.2016.121 |
| 174.2 |
Диффузор |
1 |
290.2017.425 |
| 174.3 |
Кольцо диффузора |
1 |
290.2017.424 |
| 174.4 |
Центрирующее кольцо диффузора |
1 |
290.2017.421 |
| 230 |
Крыльчатка Ø128 мм, ширина 12 мм |
1 |
290.2023.003 |
| 412.1 |
Уплотнительное кольцо для крышки префильтра 175х6.5 мм |
1 |
290.2041.210 |
| 412.2 |
Уплотнительное кольцо для задней крышки насоса 265х6 мм |
1 |
290.2041.220 |
| 412.5 |
Уплотнительное кольцо для диффузора 123.19х5.33 мм |
1 |
292.0341.210 |
| 412.6 |
Уплотнительное кольцо для винта крепления крыльчатки насоса 16.9х2.75 мм |
|
292.3541.222 |
| 412.11 |
Уплотнительное кольцо соединительной муфты 97.8х5.33 мм |
2 |
292.1141.255 |
| 412.51 |
Уплотнительное кольцо диффузора 145х2.5 мм |
1 |
290.2041.251 |
| 433 |
Сальник насоса 20 мм |
1 |
292.0343.310 |
| 507 |
Шайба вала электродвигателя насоса, 18х45х4 мм |
1 |
292.0850.702 |
| 554.1 |
Шайба винта крепления электродвигателя к фланцу насоса Ø8.4 мм, A2 |
16 |
587.1250.802 |
| 554.2 |
Шайба винта крепления электродвигателя к фланцу насоса Ø8.4 мм, A2 |
4 |
587.1250.802 |
| 554.11 |
Шайба Ø6.4 мм, A 2 |
4 |
587.1250.601 |
| 580 |
Шестигранный защитный колпачок для гайки M6 |
4 |
290.2058.000 |
| 582 |
Сливная крышка |
1 |
292.1658.200 |
| 592 |
Пластина 26х11х2.5 мм |
2 |
290.2059.500 |
| 595 |
Резиновая опора электродвигателя насоса 10x10x27 мм |
1 |
292.0359.501 |
| 595.1 |
Резиновая опора электродвигателя насоса 10x12.5x27 мм |
1 |
290.1259.500 |
| 721 |
Накидная гайка соединительной муфты Ø90 мм |
2 |
290.2072.101 |
| Соединительная муфта Ø90 мм |
290.2072.111 |
| 800 |
Трехфазный электродвигатель насоса 2.6 кВт, 400/230 В |
1 |
297.0260.007 |
| 894 |
Платформа двигателя |
1 |
290.2089.400 |
| 894.1 |
Крепление платформы насоса |
6 |
290.2089.420 |
| 900 |
Болт корпуса насоса, 7x48.4 мм, A2 |
12 |
292.1690.002 |
| 900.1 |
Шуруп диффузора 5.5x22 мм, A2 |
3 |
587.9825.522 |
| 900.2 |
Саморез 4x16 мм, A 2 |
2 |
290.2090.020 |
| 914.1 |
Винт крепления электродвигателя к фланцу насос M6x65, A2 |
4 |
587.9120.665 |
| 914.2 |
Винт крепления электродвигателя к фланцу насоса M8x35, A2 |
4 |
587.9120.835 |
| 920.1 |
Контргайка M6, A2 |
4 |
292.1192.015 |
| 922 |
Гайка крыльчатки M12 |
1 |
292.3592.202 |
| 412.11 + 721 |
Комплект подключения Ø90 мм • 2 соединительных муфты • 2 накидных гайки • 2 уплотнительного кольца |
1 |
290.2072.122 |
| |
Ремкомплект уплотнительных колец |
1 |
290.2041.297 |
