Деталь |
Количество, шт Кол., шт |
Код детали |
| 1 |
Встраиваемый сборный склеенный корпус |
1 |
232.5000.100 |
| 11 |
Прокладка из вспененной резины, 8 x 8 мм |
1 |
232.5002.700 |
| 12 |
Шланг для защиты кабеля |
1 |
232.1100.401 |
| 14 |
Уплотнительное кольцо, Ø23.52 x 1.78 мм |
1 |
232.0000.013 |
| 15 |
Кабельный ввод 3 x 7 мм, M 25 x 1.5 |
1 |
232.1100.002 |
| 16 |
Круглый уплотнительный шнур для бетонных бассейнов, 3.8 м |
1 |
232.6000.020 |
| 14 |
Опорная планка для установки в бетон, 20 x 20 x 325 мм |
2 |
232.5000.405 |
| от 20 до 28 |

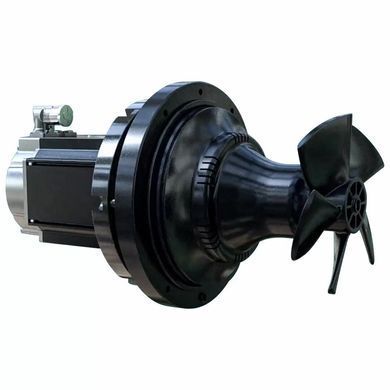

Блок двигателя BJ Turbo Pro в сборе, 3 кВт |
1 |
232.5000.057 |
| 20 |
Двигатель с постоянными магнитами, 3 кВт |
1 |
232.5000.007 |
| 21 |
Промежуточный фланец двигателя |
1 |
232.5059.800 |
| 22 |
Гайка, M 10, DIN 934, A 4 |
4 |
587.9341.000 |
| 23 |
Шайба, Ø10.5 мм, A 2 |
4 |
587.1251.000 |
| 24 |
Винт с шестигранной головкой, M 10 x 35, A 4 |
4 |
587.9331.036 |
| 25 |
Призматическая шпонка с 1 пазом, 8 x 7 x 50 мм, A 2 |
1 |
— |
| 26 |
Лакированный внутренний ротор с магнитами в сборе |
1 |
232.5084.705 |
| 27 |
Шайба, Ø105 x 30 мм, A 2 |
1 |
587.9021.100 |
| 28 |
Винт с внутренним шестигранником, M 10 x 25, A 2 |
1 |
587.9121.025 |
| 29 |
Саморез, 7 x 48.4 мм, A 2 |
6 |
292.1690.002 |
| от 31 до 37 |
Турбина с уплотнителем и комплектом саморезов в сборе |
1 |
232.5023.200 |
| от 31 до 35 |
Турбина |
1 |
232.5023.100 |
| 31 |
Корпус уплотнения в сборе с магнитным узлом |
1 |
232.5016.101 |
| 32 |
Резьбовая втулка, M 12 |
1 |
292.3592.205 |
| 33 |
Крыльчатка турбины |
1 |
232.5023.000 |
| 34 |
Уплотнительное кольцо, Ø16.9 x 2.75 мм |
1 |
292.3541.222 |
| 35 |
Накидная гайка из Viton для крыльчатки, M 12 |
1 |
292.3592.202 |
| 36 |
Уплотнительное кольцо, Ø212 x 7 мм из NBR |
1 |
232.5006.200 |
| 37 |
Саморез с внутренним шестигранником, 7 x 48.4 мм, A 2 |
10 |
292.1690.002 |
| от 41 до 44 |
Узел форсунки в сборе |
1 |
232.5010.200 |
| 41 |
Всасывающий патрубок |
1 |
232.5010.210 |
| 42 |
Насадка шаровая в сборе, Ø180 |
1 |
232.5005.400 |
| 43 |
Фланец шаровой насадки |
1 |
232.5005.900 |
| 47 |
Регулировочное приспособление для поворота шаровой форсунки |
1 |
232.5005.500 |
| 5 |
Крышка воздухозаборника в сборе |
1 |
232.5009.330 |
| Пластиковая панель крышки воздухозаборника |
2 |
232.5009.300 |
| Крепежный винт крышки воздухозаборника, 6 x 22 мм, A4 |
2 |
587.9006.023 |
| 52 |
Круглая панель |
1 |
232.5009.320 |
| 56 |
Саморез, 6 x 22 мм, A 4 |
15 |
587.9006.023 |
| 6 |
Распределительная коробка в сборе |
1 |
233.6002.854 |
| 61 |
Преобразователь частоты BJ Turbo Pro в сборе |
1 |
232.5000.011 |
| 62 |
Кабель управления в сборе, 10 м |
1 |
232.5000.012 |
| 65 |
Уплотнительное кольцо из NBR для пьезо кнопок, Ø19 x1.78 мм |
6 |
292.0741.211 |
| 66 |
Приемник блока дистанционного управления Wireless Control II, встроенный в распределительную коробку |
2 |
232.0000.516 |
| Передатчик блока дистанционного управления Wireless Control II |
1 |
232.0000.504 |
| В комплект поставки моторной части противотока Speck BADU Jet Turbo Pro входит один из трех вариантов кабеля. Длинна кабеля соответствует техническим характеристикам выбранной модели моторной части противотока: 10, 25 или 45 м. |
| 63 |
Экранированный кабель двигателя в сборе, 10 м |
1 |
232.5000.013 |
| Экранированный кабель двигателя в сборе, 25 м |
232.5000.014 |
| Экранированный кабель двигателя в сборе, 45 м |
232.5000.015 |
| Закладная и лицевая панель противотока Speck BADU Jet Turbo Pro включает одну лицевую панель в выбранном вами варианте дизайна: Speck Design 1 или Speck Design 2. |
| 55 |
Передняя панель из нержавеющей стали, дизайн 1 |
1 |
232.5009.310 |
| Передняя панель из нержавеющей стали, дизайн 2 |
232.5009.311 |
Закладная и лицевая панель противотока Speck BADU Jet Turbo Pro включает пьезо кнопку с кабелем длиной 10 м.
При необходимости вы можете дооснастить противоток удлинителем пьезо кнопки. |
| 64 |
Пьезо кнопка IIb Вкл., с кабелем 10 м |
3 |
233.6002.894 |
| 64 |
Удлинитель 25 м для пьезо кнопки BJ Turbo Pro |
1 |
232.5000.026 |
| 64 |
Удлинитель 45 м для пьезо кнопки BJ Turbo Pro |
1 |
232.5000.027 |
| Закладная и лицевая панель противотока Speck BADU Jet Turbo Pro включает базовый монтажный комплект для бассейнов с толщиной стены до 7 мм. Для бассейнов с толщиной стены более 7 мм необходимо приобрести дополнительный монтажный комплект. |
| 45 |
Набор адаптеров: 3 переходника |
1 |
232.5010.240 |
| 44 |
Саморез, 6 x 40 мм, A 4 |
3 |
587.9006.041 |
| 51 |
Саморез для всасывающей панели, 6 x 40 мм, заглушка A4 |
36 |
587.9006.041 |
| Дополнительный монтажный комплект для бассейнов с толщиной стены от 8 до 17 мм |
| 45, 46, 51 |
Дополнительный монтажный комплект в сборе для бассейнов с толщиной стены от 8 до 17 мм |
1 |
232.5000.402 |
| 45 |
Набор адаптеров |
1 |
232.5010.250 |
| 46 |
Саморез, 6 x 50 мм, A4 |
3 |
587.9006.050 |
| 51 |
Саморез для всасывающей панели, 6 x 50 мм, A4 |
36 |
587.9006.050 |
| Дополнительный монтажный комплект для бассейнов с толщиной стены от 18 до 27 мм |
| 45, 46, 51 |
Дополнительный монтажный комплект в сборе для бассейнов с толщиной стены от 18 до 27 мм |
1 |
232.5000.403 |
| 45 |
Набор адаптеров |
1 |
232.5010.260 |
| 46 |
Саморез, 6 x 50 мм, A4 |
3 |
587.9006.061 |
| 51 |
Саморез для всасывающей панели, 6 x 50 мм, A4 |
36 |
587.9006.061 |
