Деталь |
Количество, шт Кол., шт |
Код детали |

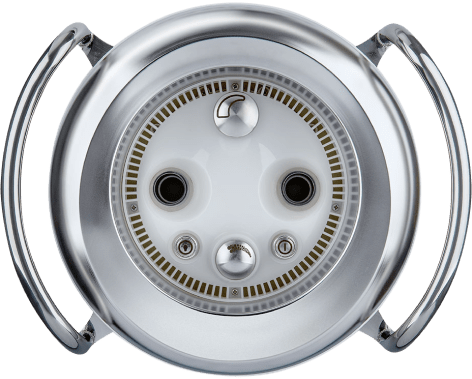

| Противоток Speck BADU Jet Primavera 75 м³/ч (380 В), без закладной: |
| 102.1 |
Корпус форсунки в сборе для BJ Primavera с белым светодиодом |
1 |
232.6000.401 |
| Корпус форсунки в сборе для BJ Primavera с многоцветными светодиодами |
232.6000.402 |
| 4 |
Прозрачный шланг ПВХ, 8 x 2 мм, длина 0.32 м |
1 |
230.2001.051 |
| — |
Ремкомплект для шланга ПВХ |
1 |
232.6000.441 |
| 6 |
Y-образный штуцер |
1 |
232.6000.408 |
| 21 |
Клапан регулировки воздуха |
1 |
232.1000.445 |
| 22 |
Винт с овальной головкой, 2.9 x 9.5, A 2 |
3 |
587.9812.996 |
| 23 |
Кабельный ввод, M 16 x 1.5 |
1 |
588.2501.619 |
| 54 |
Нерегулируемая шаровая насадка для BJ Primavera, Ø40мм |
2 |
230.2002.955 |
| 56 |
Зажимное кольцо |
2 |
230.2002.056 |
| 58 |
Уплотнитель шланга, 60 x 73.5 x 6.2 мм |
2 |
230.2002.057 |
| 59 |
Фланец корпуса |
2 |
231.9800.817 |
| 60 |
Саморез, 6 x 22 мм, A 4 |
6 |
587.9006.023 |
| 63 |
Цилиндр регулятора |
1 |
232.6000.004 |
| 64 |
Шпиндель регулятора |
1 |
230.2002.964 |
| 65 |
Полиэтиленовая шайба, 23 x 16.2 x 1.5 мм |
2 |
230.2002.065 |
| 67 |
Стопорная шайба |
1 |
230.2002.067 |
| 102 |
Корпус форсунки |
1 |
232.6000.003 |
| 107 |
Уплотнительное кольцо, 48 x 2 мм |
1 |
393.2541.201 |
| 108 |
Уплотнительное кольцо, 49 x 3.5 мм |
1 |
260.7101.019 |
| 109 |
Белый светодиодный прожектор, 12 В |
1 |
232.1000.446 |
| Многоцветный светодиодный прожектор, 12 В |
232.1000.447 |
| 9 |
Хомут для шланга, 11-13/9 W4, 1.4301 |
1 |
587.3011.409 |
| 115 |
Блок повышения производительности |
1 |
232.6000.443 |
| 21.1 |
Ручка регулировки скорости встречного течения BJ Primavera |
1 |
232.6000.006 |
| 38/1 |
Пьезо кнопка II «Включение/выключение противотока» с кабелем 10 м |
1 |
233.6002.894 |
| Корпус для пьезо кнопки II «Включение/выключение противотока» |
233.6002.906 |
| Уплотнительное кольцо из NBR для пьезо кнопки II «Включение/выключение противотока», 19 x 1.78 мм |
2 |
292.0741.211 |
| 38/2 |
Пьезо кнопка II «Включение/выключение подсветки» с кабелем 10 м |
1 |
233.6002.893 |
| Корпус для пьезо кнопки II «Включение/выключение подсветки» |
233.6002.906 |
| Уплотнительное кольцо из NBR для пьезо кнопки II «Включение/выключение подсветки», 19 x 1.78 мм |
2 |
292.0741.211 |
| 37 |
Уплотнительное кольцо, 23.52 x 1,78 м |
1 |
232.0000.013 |
| 48 |
Зажим для трубки, диаметр Ø6.8 - 8.0 мм, 1.4301 |
1 |
230.2001.046 |
| 47 |
Прозрачный неармированный шланг ПВХ, 4 x 1.5 мм, длина 10 м |
2 |
230.0202.060 |
| 61 |
Саморез, 6 x 22 мм |
10 |
587.9006.023 |
| 62 |
Уплотнительное кольцо, 257 x 3 мм, A 4 |
1 |
232.6000.013 |
| 70 |
Поручень из нержавеющей стали |
1 |
232.6000.009 |
| 97, 98, 99, 100, 105.1 |
Всасывающий трубопровод в сборе |
1 |
232.6000.425 |
| 97 |
Муфта ПВХ Ø75 мм |
1 |
586.2707.501 |
| 98 |
Черная накидная гайка из ABS для муфты, Ø63 + 75 мм |
1 |
292.1472.111 |
| 99 |
Клеевая муфта, наружный Ø75 мм |
1 |
292.1472.118 |
| 100 |
Уплотнительное кольцо из ПВХ, 68 x 3.5 мм |
1 |
292.1441.210 |
| 105.1 |
Всасывающий шланг, 75 x 5 мм, длина 19.8 см |
1 |
232.6000.427 |
| 79, 100/1, 100.6 |
Напорный трубопровод в сборе |
1 |
232.6000.426 |
| 79 |
Специальный переходной уголок с уплотнением |
1 |
230.2004.183 |
| 100/1 |
Накидная гайка, 80 x 75.5 x 7.5 мм |
1 |
231.9800.850 |
| 100.6 |
Напорный шланг, 75 x 5 мм, длина 26.5 см |
1 |
232.6000.428 |
| 80/1 |

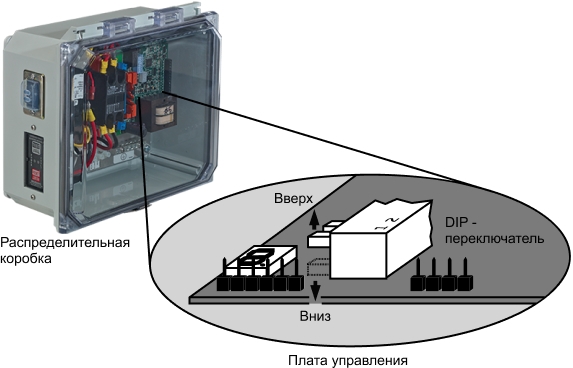

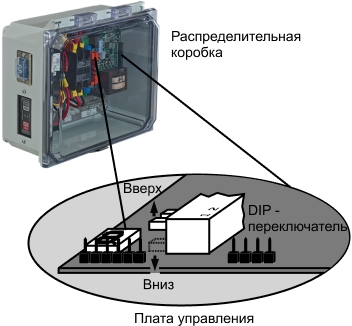

Распределительная коробка для BADU JET Primavera в сборе, 3 фазы, 175 x 250 x 150 мм |
1 |
233.6002.755 |
| 93 |
Всасывающая панель |
1 |
232.6000.007 |
| 93.1 |
Крышка из нержавеющей стали |
1 |
232.6000.008 |
| 94 |
Шайба Ø8.4 мм |
4 |
587.1250.800 |
| 95 |
Саморез 6 x 22 мм, A 4 |
4 |
587.9006.023 |
| 110 |
Крышка светодиода |
1 |
232.6000.005 |
| 93.1 |
Крышка из нержавеющей стали |
1 |
232.6000.008 |
| 94 |
Шайба Ø8.4 мм |
4 |
587.1250.800 |
| 95 |
Саморез 6 x 22 мм, A 4 |
4 |
587.9006.023 |
| 110 |
Крышка светодиода |
1 |
232.6000.005 |
| 111 |
Ручка регулировки воздуха для BADU JET Primavera |
1 |
232.1000.022 |
| 112 |
Саморез 6 x 22 мм, A 4 |
4 |
587.9006.023 |
| Закладная часть под противоток Speck BADU Jet Primavera (приобретается отдельно): |
| 1 |
Корпус форсунки в сборе |
1 |
232.6000.407 |
| 7 |
Шланг воздуховода |
1 |
232.1100.404 |
| 101 |
Обратный клапан, Ø1/2" |
1 |
503.0000.105 |
| 121 |
Уплотнительное кольцо, 19 x 3 мм |
2 |
292.0141.230 |
| 14 |
Шланг для защиты кабеля |
1 |
232.1100.401 |
| 20 |
Кабельный ввод, 3 x 7 мм, M 25 x 1.5 |
1 |
232.1100.002 |
| 114 |
Уплотнительное кольцо, 23.52 x 1.78 мм |
1 |
232.0000.013 |
| 25 |
Круглый шнур, 1.2 м |
1 |
232.6000.020 |
| 26 |
Уплотнение поручня, Ø380 мм |
1 |
230.1000.026 |
| 27 |
Уплотнитель для зажимного кольца |
1 |
232.6000.021 |
| 28 |
Зажимное кольцо |
1 |
232.6000.015 |
| 30 |
Заглушка, Ø380 мм |
1 |
230.1000.030 |
| 34 |
Клапан из ПВХ с двумя клеевыми патрубками Ø75 мм |
2 |
586.0630.012 |
| 52 |
Саморез, 6 x 40 мм, A 2 |
12 |
587.9006.041 |
| 103 |
Саморез, 6 x 22 мм, A 4 |
4 |
587.9006.023 |
| 105 |
Всасывающая труба, 75 x 3.6 мм, длина 11 см |
1 |
232.6000.429 |
| 106 |
Напорная труба, 75 x 3.6 мм, длина 11 см |
1 |
232.6000.429 |
