Система перистальтичних насосів Aquaviva pH+Rx 1.5 л/год + набір pH, Rx

В наявності

Артикул: 20107

Написати відгук

37 944 грн

В кредит

Замовити швидко

Система перистальтичних насосів Aquaviva pH+Rx 1.5 л/год + набір pH, Rx

37 944 грн

Більше немає в наявності

37 944 грн

Оплата частинами ПриватБанк

платежі

по 18 972 грн

«Покупка частинами» від monobank

платежі

по 12 648 грн

Комісія відсутня. Номер телефону покупця має збігатися з фінансовим номером клієнта monobank

Оформити замовлення

Файли

pdf

инструкция

0.6 МБ

Система перистальтичних дозувальних насосів AquaViva pH+Rx - станція автоматичного вимірювання та пропорційного дозування хімії (кислотних та лужних реагентів) для великих приватних та комерційних басейнів. Призначена для контролю та корекції рівня pH та паралельного контролю по Redox потенціалу. Управління, налаштування та зчитування показників здійснюється за допомогою сенсорних кнопок та цифрового дисплея. Рекомендується для використання в критих та відкритих басейнах, об'ємом до 250 м³.

Продуктивність: до 1.5 л/год
Тиск в системі: до 1.5 Bar

Ідеальне рішення для простого та швидкого догляду за водою:

насос самостійно додає хімію в басейн
Автодозація будь-якої рідкої хімії

для басейнів об'ємом до 250 м³
Надійність та довговічність

Суперміцні трубки зі Santoprene, стійкі до хімреагентів
Аналіз pH та Redox

Автодозація pH+, pH- та дезінфектанту
Датчики pH та Redox

у комплекті
Виготовлено в Італії

Система перистальтичних дозувальних насосів Aquaviva pH+Rx 1.5 л/год + набір pH+Rx

Цифрова система перистальтичних дозувальних насосів Aquaviva pH+Rx 1.5 л/год – це ідеальне рішення для точного дозування хімії в басейн об'ємом до 250 м³ без участі людини.

Із системою насосів ви можете бути впевнені, що вода завжди буде безпечною для купання. Ідеальний кислотно-лужний баланс та необхідна концентрація дезінфектанту автоматично підтримуються у пропорційному режимі дозування за сигналами датчиків pH та Redox. Але ви можете власноруч відрегулювати продуктивність дозації будь-якого реагенту до 1.5 л/год через просте меню налаштування на LCD-дисплеї.

Ступінь захисту IP65 гарантує надійну та довговічну роботу пристрою в будь-яких умовах. У комплект входять датчики pH і Redox та калібрувальні розчини, щоб ви могли почати використовувати систему одразу після встановлення.

Тип насосів:
перистальтичні
Продуктивність:
до 1.5 л/год
Налаштування продуктивності:
залежно від бажаних показників Rx та pH
Допустимий тиск в системі трубопроводу:
до 1.5 бар

Цифрова панель управління
з LCD-екраном
Гнучке налаштування

Інтуїтивне меню для автодозування: режим постійної або пропорційної дозації

Дозувальний насос для корекції рівня pH
Дозувальний насос для дозації дезінфектанту

Надміцні та довговічні трубки зі сантопрену, стійкі до хімреагентів
Автодозація

Автоматичне додавання необхідної дози реагенту за поточними показниками води

Що таке Redox та pH?

Redox – це комплексний показник, який враховує поточний рівень дезінфікувального засобу та pH у воді. На основі показника Redox дозувальний насос регулює дозування дезінфікувального засобу. Походить від слів "Reduсtion" – міра забруднення води органічними речовинами та "Oxidation" – здатність знищувати забрудників.

pH – це водневий показник, що характеризує концентрацію вільних іонів водню у воді. Цей баланс може бути порушений, що приводить до зміни рівня pH. Рівень pH відповідає за властивості та якість води. Оптимальним показником рівня pH води в басейні вважається проміжок від 7.2 до 7.4. Таку воду ще називають нейтральною. Якщо показник буде вищий за 7.4, то вода матиме лужну реакцію, а при зниженому показнику (менше за 7.2) – кислу.
За допомогою електрода pH дозувальний насос виконує аналіз рівня кислотно-лужного балансу води. На основі отриманих даних насос самостійно додає в басейн необхідний об'єм реагенту для підвищення або пониження pH до потрібного рівня за заданими налаштуваннями.

Redox залежить від:

Рівня pH у воді:
– знижений рівень pH підвищує Redox. Але водночас зростає ризик корозії обладнання, металевих деталей і швів, а також руйнування облицювання басейну

– підвищений рівень pH знижує Redox, що приводить до появи вапняного осаду, неприємного запаху, а також подразнення очей і шкіри
Рівня дезінфектанту у воді:
– знижений рівень дезінфектанту у воді знижує Redox
– підвищений рівень дезінфектанту у воді підвищує Redox

Автоматичний режим дозування pH або дезінфектанту:
завжди джерельно чиста вода

Система перистальтичних дозувальних насосів Aquaviva pH+Rx 1.5 л/год виконує аналіз показників електродів Redox та pH. На основі цих показників насос автоматично дозує реагенти у потрібній пропорції. Таким чином забезпечується постійний контроль pH і Redox без участі людини.

Дозація може здійснюватися пропорційно в режимі Pro Band або постійно – в режимі ON/OFF.

У налаштуваннях Redox можна запрограмувати дозацію дезінфектанту в інтервальному режимі: відрегулювати чергування інтервалів роботи й паузи можна в межах від 1 до 120 хвилин.

Налаштування економії та безпеки

Спеціальні режими підвищують ефективність очищення води, економлять витрату реагентів, захищають устаткування від зламання та запобігають збоям в дозації:

Pro Band – знижує частоту вприскування у хвилину в міру досягнення заданого рівня показника у воді басейну (показник Setpoint в налаштуваннях меню). Забезпечує максимальну точність дозації, запобігаючи перевитраті реагенту.
Alarm Band – дозволяє встановити граничний показник електрода, досягши якого робота насоса зупиняється. Дозволяє вимкнути передозацію реагентів у разі зламання електрода або неправильних показників у зв'язку з нерегулярним калібруванням електрода.*
* Рекомендується виконувати калібрування електрода не рідше, ніж 1 раз в місяць.
OFA – припиняє дозування й активує аварійний сигнал, якщо необхідний показник у воді басейну не був досягнутий за встановлений час. Захищає від холостого ходу в разі несправності, наприклад, розриву трубки.

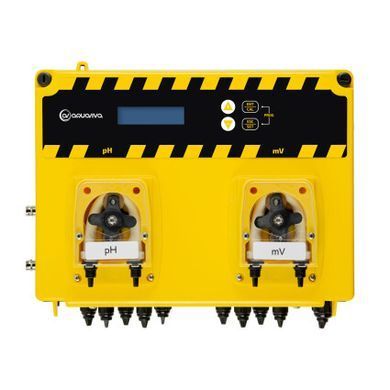

Цифровий LCD-дисплей

Використовується для переміщення по меню та налаштування параметрів програмування.

Для входу в меню програмування насоса, запуска дозації, виходу з меню калібрування та скидання сигналу тривоги OFA.

Для переходу до наступних налаштувань, калібрування датчиків та для запуску реле pH додаткового зовнішнього насоса.

Для підтвердження обраного значення та для запуску реле Redox додаткового зовнішнього насоса.

Функціональні можливості системи дозувальних насосів

1, 2 Під'єднання датчика pH і Redox роз'ємом BNC:
забезпечує автоматичний контроль вибраного показника води в басейні. Датчики постачаються разом із системою дозувальних насосів.

3 Під'єднання температурного датчика PT100:
дозволяє зробити поправку на температуру при дозуванні pH (чим вище температура води, тим нижче значення pH). Купується окремо.

4 Не використовується.

5 Під'єднання частотного датчика протоку:
запобігає ризику дозування реагентів у разі вимкнення фільтраційного насоса. Датчик купується окремо.

6, 7 Під'єднання датчиків рівня рідкого реагенту:
починає блимати лампочка, коли закінчуються рідкі реагенти. Після сигналу робота насосів блокується, подовжуючи термін їх експлуатації. Датчики купуються окремо.

8 Під'єднання герконового датчика протоку REED:
запобігає ризику дозування реагентів у разі вимкнення фільтраційного насоса. Датчик купується окремо.

9 Не використовується.

10 Під'єднання живлення системи дозувальних насосів.

11, 12 Під'єднання реле pH і Redox зовнішнього насоса:
дозволяє під’єднати додатковий насос для збільшення дозації реагенту. Додаткові насоси купуються окремо.

13 Під'єднання реле для подачі сигналу тривоги:
дозволяє контролювати наявність реагенту у віддаленому режимі. Реле купується окремо.

Характеристики

Тип насосів	Перистальтичні
Матеріал вузла, який контактує з реагентами	Трубки Santoprene
Тип дозування	Постійне та пропорційне
Тип управління	LCD-дисплей + кнопка Вмикання/Вимикання
Можливість регулювання частоти вприскування, вприск/хв	Ні
Можливість регулювання продуктивності, л/год	Так, автоматично
Під'єднання електродів pH	Так, датчик в комплекті
Діапазон аналізу pH	Від 0 до 14
Під'єднання електродів Rx	Так, датчик в комплекті
Діапазон аналізу Redox, мВ	Від -99 до 1000
Функція Pro Band – насос знижує інтенсивність роботи в міру наближення показників до заданого діапазону	Так
Функція Alarm Band – захист від передозування у разі зламання електрода. Можна задати показники, при яких насос зупиниться	Так
Функція OFA – аварійний сигнал та припинення дозації, якщо потрібний показник не досягнутий за певний час	Так
Під'єднання датчика рівня рідкого реагенту	Так, 2 датчики купуються окремо
Під'єднання датчика протоку	Так, частотний датчик купується окремо
Під'єднання датчика температури	Так, датчик в комплекті
Під'єднання виносної кнопки віддаленого управління	Ні
Під'єднання водолічильника з імпульсним входом	Ні
Під'єднання до станції управління дозацією Aquaviva, мА	Ні
Затримка старту	Затримка старту дозування через протік + затримка старту дозування за живленням від 0 до 960 с
Затримка калібрування	Ні
Збір статистики	Ні
Таймер	Ні
Пароль	Так
Допустимий тиск в трубопроводі, bar	До 1.5
Продуктивність, л/год	До 1.5
Діаметр штуцерних з'єднань (внутрішній/зовнішній), мм	4/6
Розмір трубки забору та подачі реагенту (внутрішній/зовнішній), мм	4/6
Ступінь пиловологозахисту	IP65
Матеріал корпусу	PP
Живлення, В	230
Потужність, Вт	28

Згорнути таблицю Розгорнути таблицю

Основні розміри

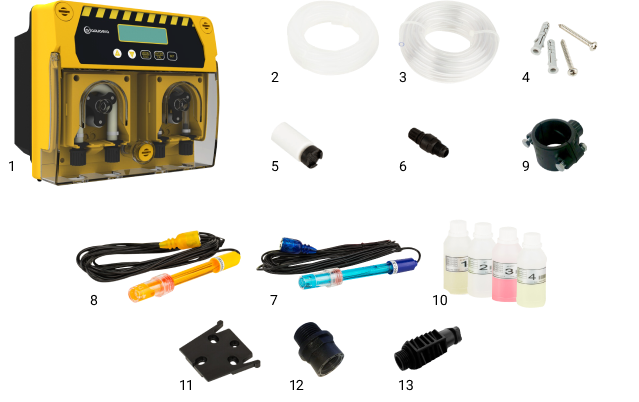

Комплектація

№	Назва комплектуючих	Кількість, шт.
1	Система перистальтичних дозувальних насосів Aquaviva pH/Rx 1.5 л/год + набір pH, Rx з трубкою з сантопрену (насос до 24го / після 24го року випуску)	1
2	Всмоктувальний шланг з ПВХ Crystal 4x6 4 м	2
3	Поліетиленовий напірний шланг 5 м	2
4	Комплект шурупів та дюбелів для встановлення кронштейна 6 мм	1
5	Фільтр забору реагенту РVС	2
6	FPM інжекторні зворотні клапани 3/8"	2
7	Датчик рН	1
8	Датчик Redox	1
9	Хомут-тримач для закріплення тримачів PSS3 на шланг ⌀50 мм	5
10	Комплект буферних розчинів рН 4, рН 7.465 mѴ та Н20	1
11	Кронштейн	1
12	Тримач датчика PSS3 ½″	1
13	Перехідник для клапана вприскування	2

*ВАЖЛИВО! Транспортування та зберігання електрода при мінусовій температурі категорично заборонено

Принцип роботи
перистальтичних насосів

Принцип дії перистальтичних насосів заснований на перетисканні еластичної трубки рухомими колом роликами. Рідина затягується через вхідний клапан, а перетискання трубки на вузьких місцях треку забезпечує рівномірне її проштовхування в систему трубопроводу басейну.

В перистальтичних дозувальних насосах реагенти, що перекачуються, не контактують з вузлами та корпусом.

Це дозволяє дозувати будь-які реагенти, не піддаючи матеріали зносу. Трубка – єдина деталь, яка контактує з реагентом. Вона легко замінюється після закінчення терміну служби.

Трубки зі сантопрену для дозувальних насосів Aquaviva

Santoprene (сантопрен) – це міцний матеріал, що поєднує в собі характеристики вулканізованого каучуку та термопластів. За технологічними властивостями він близький до термореактивної гуми EPDM.

Сантопрен стійкий до старіння, стирання, перетискання та скручування. Трубки зі сантопрену ідеально підходять для дозування будь-яких хімічних реагентів, враховуючи хлор, луги та кислоти.

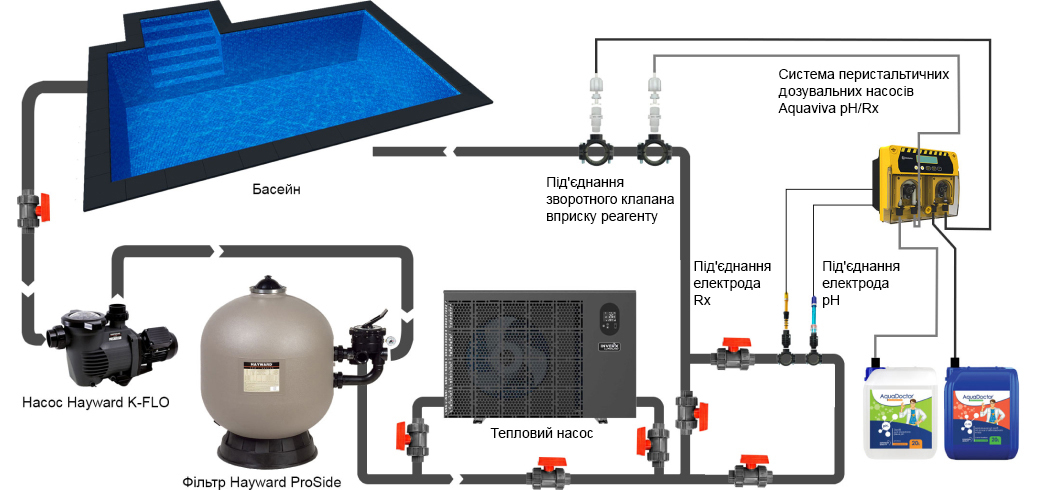

Схема встановлення

Заземлення дозувальних насосів

Заземлювальний електрод рекомендується встановлювати в безпосередній близькості від електродів pН, FreeCl або ORP. Це обладнання дозволяє відводити залишкові (блукаючі) струми, які можуть давати збої в роботі станції дозації під час вимірювання pH, FreeCl іORP. Також можуть пошкоджуватися металеві вироби, які знаходяться в безпосередньому контакті з водою басейну (панелі, осі валів насоса і т. ін.).Ознайомитися детальніше

Бренд	AQUAVIVA
Вид насосу	Перистальтичний
Об'єм басейну, що рекомендується, м³	до 250
Продуктивність, л/год	до 1.5
Регулювання	Автоматичне
Цифрова панель керування	Так
Можливості насосу	Режим Pro Band - знижує частоту впорскування за хвилину в міру досягнення заданого рівня показника у воді басейну (показник Setpoint у налаштуваннях меню). Забезпечує максимальну точність дозації, за винятком перевитрати реагенту. Режим Alarm Band дозволяє встановити граничний показник електрода, при досягненні якого робота насоса зупиняється. Також виключає передозацію реагентів у разі поломки електрода або неправильних показників через нерегулярне калібрування електрода. Режим OFA – припиняє дозування та активує аварійний сигнал, якщо необхідний показник у воді басейну не було досягнуто за встановлений час. Захищає від холостого ходу у разі несправності, наприклад розриву трубки.
Постійний режим дозування	Так
Пропорційний режим дозування	Так
Дозирование по таймеру	Так
Підключення датчика рівня	так (датчик йде в комплекті)
Підключення датчика протоки	так (датчик купується окремо)
Підключення датчика температури	так (датчик купується окремо)
Підключення водолічильника з імпульсним виходом	ні
Підключення виносної кнопки дистанційного керування	ні
Підключення до станції керування дозацією	ні
Матеріал головки насосу	Santoprene
Рекомендована висота всмоктування, м	1.0
Максимальна висота всмоктування, м	2.0
Кількість фаз	1 (220-240 В)
Споживна потужність, Вт	21
З'єднання	Внутрішнє 4 мм / зовнішнє 6 мм
Ступінь захисту	IP65
додатково	Система перистальтичних дозуючих насосів Aquaviva pH+Rx Електрод pH Калібрувальний розчин pH Електрод Rx Калібрувальний розчин Rx Датчик рівня реагенту: 2 шт. Трубка всмоктування PVC: 2 шт Трубка повернення PE: 2 шт Донний фільтр: 2 шт Хомут: 2 шт Інжекторний клапан упорскування: 2 шт Комплект фітингів та кріплень Інструкція
Вага, кг	2.2
Гарантійний термін, міс.	24
Країна виробництва	Італія
